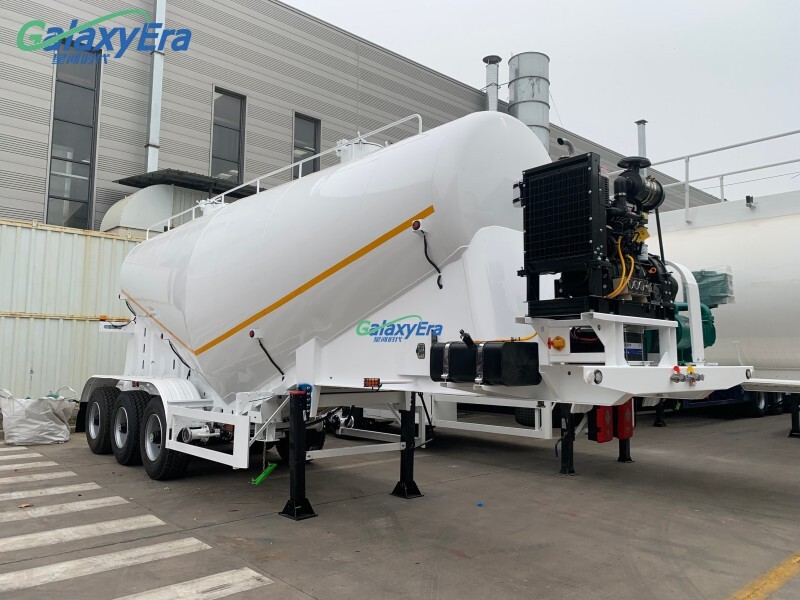

كيفية تحديد حجم ضاغط الهواء لمهمة تفريغ ناقلة أسمنت سائبة

يتطلب تحديد حجم ضاغط الهواء لناقلة الأسمنت السائبة أكثر من مجرد مطابقة تصنيف الضغط. فكمية الهواء الحر المُسلَّم، ومعدل التفريغ، ومسافة النقل، وهندسة الأنابيب، وحدود الضغط للمقطورة، كلها عوامل تؤثر في النتيجة. وقد تؤدي الوحدة الأصغر من اللازم إلى إطالة زمن التفريغ والتسبب في انسدادات، بينما قد تستهلك الوحدة الأكبر من اللازم طاقةً أكثر دون نقل كمية أكبر من الأسمنت. يبدأ تحديد المواصفات المناسبة من نظام التفريغ، لا من كتالوج الضاغط.

الهدف العملي هو توفير كمية كافية من الهواء طوال دورة التفريغ، عند ضغط تشغيل معتمد، وفي الظروف التي ستواجهها المقطورة فعليًا. ويشمل ذلك صومعة الاستقبال؛ إذ يمكن أن يحد ترتيب مدخلها وسعة مرشح التهوية من الأداء حتى عندما يكون الضاغط محدد الحجم على نحو صحيح.

حدّد ظروف التشغيل قبل اختيار المعدة

ابدأ بالحمولة والمدة المتاحة للتفريغ. وافصل الوقت المستغرق في توصيل الخراطيم، وضغط الخزان، ونقل الأسمنت، وتطهير الخط، وخفض الضغط بأمان. إن قسمة الحمولة على إجمالي الوقت في الموقع قد تؤدي إلى التقليل من معدل النقل الذي يجب أن تحققه المعدة.

لأغراض التخطيط الأولي، يساوي متوسط معدل التدفق الكتلي المطلوب للمواد الصلبة الحمولة مقسومة على زمن النقل الفعلي. يحدد ذلك هدفًا، لكنه لا يحدد مباشرةً معدل تدفق الهواء المطلوب من الضاغط. فتحدد خصائص الأسمنت، وأداء التمييع، ومقاومة خط الأنابيب مقدار الهواء اللازم لتحقيق هذا الهدف.

• سجّل نوع الأسمنت والمعلومات المتاحة عن كثافته الظاهرية ونعومته ورطوبته وسلوكه أثناء المناولة.
• قِس الأقطار الداخلية للخراطيم والأنابيب، والأطوال الأفقية، والارتفاع الرأسي، والانحناءات، والمخفِّضات، والوصلات.
• تحقق من هندسة مدخل الصومعة، وضغط الاستقبال المسموح به، وسعة مرشح التهوية.
• حدّد درجة الحرارة المحيطة، والارتفاع عن سطح البحر، وعدد دورات التفريغ المتتالية، وقدرة القيادة المتاحة.

حدّد مسارًا اعتياديًا وآخر يمثل أشد المسارات المعقولة تطلبًا. فالشراء لمسار قصير ومستقيم لا يترك مجالًا كافيًا للتعامل مع خرطوم أطول أو مدخل صومعة مرتفع. وفي المقابل، قد لا يكون من الضروري تجهيز كل مركبة للعمل على مسار استثنائي إذا أمكن استخدام معدات مخصصة لهذه المهمة.

حوّل متطلبات النقل إلى معدلات تدفق هواء قابلة للمقارنة

اطلب من الموردين بيانات كمية الهواء الحر المُسلَّم (FAD) عند ضغط التصريف والسرعة المطلوبين. فالإزاحة الحجمية للمكبس لا تساوي معدل تدفق الهواء المُسلَّم. كما لا يمكن مقارنة القيم المعبر عنها بالمتر المكعب في الدقيقة ما لم تُذكر درجة الحرارة والضغط المرجعيان وأساس القياس.

قد تستخدم حسابات النقل الهوائي نسبة تحميل المواد الصلبة، أي معدل التدفق الكتلي للأسمنت مقسومًا على معدل التدفق الكتلي لهواء النقل. إذا توفرت نسبة تحميل موثَّقة، فإن معدل التدفق الكتلي المطلوب للهواء يساوي معدل التدفق الكتلي للأسمنت مقسومًا على تلك النسبة. حوّل النتيجة إلى معدل تدفق حجمي مرجعي باستخدام كثافة الهواء عند الظروف المرجعية المُعلنة.

الكلمة المهمة هنا هيموثَّقة. فلا توجد نسبة تحميل عامة تصلح لكل ناقلات الأسمنت السائبة. وقد لا تنطبق قيمة مأخوذة من منشأة أخرى على قطر أنبوب مختلف أو ارتفاع رأسي مختلف أو نمط نقل مختلف. استخدم بيانات أداء الشركة المصنّعة للمقطورة، أو حسابات نظام النقل، أو تجربة تفريغ ممثلة للظروف الفعلية.

حدّد مسارات تدفق الهواء. فقد يتشارك ضغط الخزان، ووسائد التمييع، وحقن هواء النقل الإضافي مصدرًا واحدًا. وقد تتزامن احتياجاتها، لكن لا ينبغي جمعها تلقائيًا باعتبارها ثلاثة أحمال مستمرة مستقلة؛ فالهواء الذي يدخل الخزان قد يصبح لاحقًا هواءً للنقل. ويساعد المخطط الهوائي وتسلسل التشغيل على تجنب نقص التقدير والاحتساب المزدوج.

اختر معدل تدفق هواء قابلًا للاستخدام يتجاوز المتطلب الموثَّق، مع هامش متفق عليه لتغير ظروف الموقع وتدهور الأداء. وتجنب إضافة هامش مئوي من دون مبرر. فقد تؤدي الزيادة الكبيرة إلى رفع سرعة التدفق في الخط، وزيادة الحمل على المرشح، ورفع استهلاك الطاقة، ما لم يكن النظام قادرًا على تنظيم التدفق بفعالية.

تحقق من تدفق الهواء داخل أنبوب النقل

تصف كمية الهواء الحر المُسلَّم (FAD) الهواء عند الظروف المرجعية، لا حجمه داخل أنبوب مضغوط. ولإجراء تحويل أولي وفق قانون الغاز المثالي، يساوي معدل التدفق الحجمي المحلي معدل التدفق الحجمي المرجعي مضروبًا في نسبة الضغط المطلق المرجعي إلى الضغط المطلق المحلي، ثم في نسبة درجة الحرارة المطلقة المحلية إلى درجة الحرارة المطلقة المرجعية. اقسم معدل التدفق الحجمي المحلي على مساحة المقطع العرضي للأنبوب لتقدير السرعة.

استخدم الضغط المطلق ودرجة الحرارة المطلقة، لا ضغط القياس ولا درجات الحرارة المئوية. وافحص الظروف على امتداد الخط؛ إذ يتمدد الهواء مع انخفاض الضغط، ولذلك تتغير السرعة عمومًا باتجاه جهة الاستقبال. ويجب تحديد النطاق المقبول استنادًا إلى تصميم النقل المختار؛ فهذا الحساب وحده لا يتنبأ باستقرار نقل الأسمنت.

وائم الضغط مع حدود النظام دون تجاوزها

يجب أن يتغلب الضاغط على الفواقد بين مخرجه والخزان أو نقاط الحقن، مع الحفاظ على الضغط اللازم للتفريغ. وينبغي أن يراعي حساب النقل تسريع المواد، والاحتكاك، والرفع الرأسي، والوصلات، والضغط العكسي في نظام الاستقبال. وتجنب احتساب المقاومة نفسها في اتجاه مجرى التدفق مرتين عند الجمع بين الحسابات.

تحقق من أقصى ضغط تشغيل مسموح به للخزان وتصنيفات الخراطيم والصمامات والوصلات ومكونات معالجة الهواء. وميّز بين ضغط التفريغ العادي وأقصى قدرة للضاغط. ويجب أن تحافظ أجهزة التنظيم والحماية على جميع المكونات ضمن حدودها المعتمدة؛ فصمام تخفيف الضغط ليس جهازًا لتنظيم الضغط أثناء التشغيل المعتاد.

إذا أظهرت التجربة مقاومة مفرطة، فتحقق من وجود عوائق أو مرشحات مسدودة أو تمييع غير كافٍ أو هندسة أنابيب غير مناسبة قبل زيادة الضغط. ولا يمكن استخدام ضاغط أعلى ضغطًا لتعويض تشغيل النظام بأمان خارج نطاق تصميمه.

تحقق من الأداء المستمر والتكامل مع المركبة

قد لا يكون الضاغط الذي يحقق معدل التدفق المطلوب لفترة وجيزة مناسبًا لعمليات التفريغ المتكررة. اطلب بيانات تصنيف التشغيل المستمر، وحدود درجة حرارة التصريف، ومتطلبات التبريد، وتصحيحات الأداء الخاصة بالارتفاع عن سطح البحر ودرجة الحرارة المحيطة. فقد تقلل كثافة هواء السحب المنخفضة كتلة الهواء المُسلَّمة، في حين قد تحد الظروف الحارة من التبريد.

بالنسبة للمعدات التي تعمل بمأخذ القدرة (PTO)، تحقق من نطاق السرعة، وعزم الدوران المستمر، والتوافق مع ناقل الحركة، وعمل المحرك أثناء توقف المركبة. أما في حالة محرك مستقل أو تشغيل كهربائي، فتحقق من القدرة المستمرة عند نقطة التشغيل المحددة. وضمّن الترشيح، وانتقال الزيت مع الهواء، والتحكم في الرطوبة، وإمكانية الوصول لأغراض الصيانة، وأحمال التثبيت ضمن المقارنة، لا القدرة الاسمية للمحرك وحدها.

يتيح عرض Galaxy Era Vehicle Co.LTD لمقطورات OEM/ODM جعل تحديد الواجهات جزءًا مفيدًا من النقاش مع المورد: اطلب الرسومات، ومتطلبات التثبيت، وحدود التشغيل، ومسؤوليات خدمات ما بعد البيع. لكن احرص على الفصل بين فئات المنتجات؛ فقد صُممهيكل الحاويات ثلاثي المحاور من الشركة لنقل الحاويات بين الموانئ وساحات النقل متعدد الوسائط والطرق السريعة، ولا تحدد مواصفات هيكله القدرة على التفريغ الهوائي لناقلة أسمنت.

اجعل أدلة القبول جزءًا من المواصفات

قبل الموافقة، اطلب منحنى أداء الضاغط، والظروف المرجعية المعلنة لمعدل تدفق الهواء، والمخطط الهوائي، وإجراء اختبار تفريغ متفقًا عليه. وينبغي أن يحدد الاختبار المادة، والحمولة، وهندسة المسار، والظروف المحيطة، وتكوين صومعة الاستقبال.

سجّل زمن النقل، وسلوك الضغط، وسرعة الضاغط، ودرجات الحرارة، والمواد المتبقية، وأي انقطاعات. فالتفريغ المستقر ضمن الحدود المعتمدة أهم من ادعاء تحقيق معدل تدفق مرتفع لفترة وجيزة. اختر الضاغط الذي يغطي أداؤه المستمر الموثّق ظروف التشغيل المتفق عليها، ووضّح ظروف الموقع التي لا يشملها ذلك الضمان.
