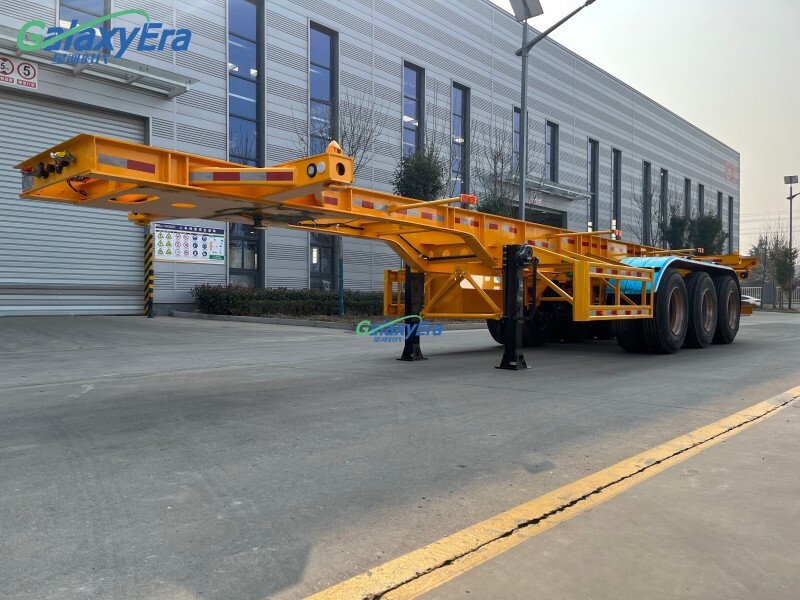

قد يقدم مصنع المقطورات الهيكلية شهادة اختبار تحميل للهيكل توضح أن الإطار تحمّل الحمولة المحددة دون أضرار ظاهرة. لكن هذه النتيجة لا تكفي إذا استُخدمت في الاختبار نقاط دعم مختلفة للحاوية، أو تقييد غير واقعي للمسمار الملكي، أو تهيئة للهيكل تختلف عن المقطورة الجاري تقييمها. فقد تخفي هذه الاختلافات انحناءً مفرطًا أو إجهادًا موضعيًا زائدًا أو تشوهًا دائمًا.

راجع الاختبار بتتبّع مسار الحمولة من نقاط تطبيقها، مرورًا بالهيكل، وصولًا إلى المسمار الملكي ودعامات المحاور، ثم قارن السلوك المقاس بحدود القبول المعتمدة مسبقًا. وينبغي أن تثبت الأدلة التهيئة التي خضعت للاختبار، وكيفية تمثيل أحمال الخدمة، وموثوقية القياسات، وما حدث بعد تفريغ الحمولة. يدعم اختبار الإثبات الساكن تقييم المتانة، لكنه لا يثبت بمفرده عمر الإجهاد.

حدّد بدقة ما يُراد إثباته بالاختبار

ابدأ بهدف الاختبار، لا بقيمة الحمولة الاسمية البارزة. فاختبار الصلابة عند الحمولة المقدرة، واختبار حمولة الإثبات، واختبار الإجهاد تجيب عن أسئلة مختلفة. وينبغي أن يحدد الإجراء الهدف والمتطلبات الحاكمة وتسلسل التحميل وفترات الثبات وطريقة التفريغ ومعايير القبول قبل بدء الاختبار.

اطلب مراجعة رسم الهيكل الذي خضع للاختبار، ورقم تعريف العينة. وطابق قاعدة العجلات ومواضع الحاويات ومقاطع العوارض الرئيسية وترتيب العوارض العرضية وتركيب المسمار الملكي وقواعد التعليق ودعامات أقفال الالتواء مع تهيئة التوريد المقترحة. وسجّل ما إذا كانت العينة تتضمن لحامات الإنتاج والحوامل والتدعيمات. إن تركيب مقوٍ إضافي على هيكل الاختبار فقط يحدّ من مدى انطباق النتيجة.

كما أن إمكانية تتبّع المواد مهمة. ينبغي أن تتطابق الشهادات مع درجات الصفائح وسماكاتها المركبة، لا مع المواد التي يشتريها المصنع عادةً فحسب. وإذا شمل اختبار واحد مجموعة من الهياكل، فاطلب المبررات الهندسية التي تحدد المتغيرات التي يمثلها الاختبار وحالات التحميل التي لا يغطيها.

تحقق من مسار الحمولة قبل قبول إجماليها

تستقبل هياكل المقطورات الهيكلية أحمال الحاويات عبر نقاط اتصال منفصلة، لا عبر أرضية شحن متصلة. وقد يؤدي توزيع أوزان الاختبار بالتساوي على طول العوارض إلى خفض الأحمال الموضعية على حوامل دعم الحاويات وتغيير توزيع عزوم الانحناء. وينبغي أن يحدد رسم الإعداد موضع كل نقطة تحميل بالنسبة إلى المسمار الملكي ومجموعة المحاور وواجهات الحاوية.

• ترتيب الحاويات: تحقق من تناول كل موضع حاوية مقصود، بما في ذلك التهيئات التي تؤدي إلى اختلاف مواضع الأحمال المركزة.
• توزيع الحمولة: قارن ردود الأفعال المطبقة بنطاق مركز ثقل الحمولة المحدد. فقد لا تمثل الأحمال المتساوية عند جميع نقاط الدعم الحالة الحرجة.
• تجهيزات التحميل: تحقق من مساحات التلامس والصلابة. فقد تتجاوز عارضة توزيع الأحمال التي تصل بين عدة عناصر إنشائية الحامل أو العارضة العرضية الجاري تقييمها.
• التحميل غير المتماثل: حدّد ما إذا كان اختلال التوازن الجانبي المسموح به أو عدم انتظام ظروف الدعم يتطلب تقييمًا منفصلًا. فالاختبار الرأسي المتماثل لا يثبت كفاية مقاومة الالتواء.

وضّح ما إذا كانت الأحمال المذكورة تشير إلى الحمولة الصافية أو الكتلة الإجمالية للحاوية أو الكتلة الإجمالية للمقطورة. ويجب احتساب الوزن الذاتي للهيكل ووزن تجهيزات الاختبار على نحو متسق. فالخلط بين هذه الكميات قد يجعل شدة الاختبار المعلنة مضللة.

قد تؤثر ظروف الإسناد في النتيجة

ينبغي أن يمثل الدعم الأمامي واجهة القرص الخامس المقصودة بدرجة تكفي لمحاكاة انتقال الأحمال والتقييد ذوي الصلة. فقد يؤدي التثبيت المفرط إلى منع الدوران أو فرض تقييد للعزم لا يحدث أثناء الخدمة. وعلى العكس، قد تنشئ نقطة إسناد غير مناسبة تركيزًا موضعيًا مصطنعًا للإجهاد.

في الخلف، حدّد ما إذا كانت المقطورة تستند إلى الإطارات أو مجموعات التعليق أو حوامل المحاور أو دعامات صلبة أسفل الإطار. ويغيّر كل ترتيب المطاوعة وتوزيع ردود الأفعال. وقد تكون الدعامات الصلبة مناسبة لاختبار إنشائي محدد، لكن استخدامها يحتاج إلى تبرير عند مقارنة النتائج بتوقعات المركبة الكاملة.

تباعد الدعامات مهم بقدر أهمية نوعها. فقد يؤدي تقريب الدعامات الخلفية من الحمولة المطبقة إلى تقليل طول بحر الانحناء الفعلي. وينبغي ألا تتحمل أرجل الإنزال الحمولة أثناء اختبار إسناد المقطورة على الطريق، إلا إذا كان الإجراء يقيّم هذه الحالة صراحةً. ويجب إدراج أي دعامات إضافية في سجل الإعداد.

قبل التحميل، اطلب توثيق ترتيبات السلامة: تجهيزات مناسبة، وتحميل مضبوط، ومنطقة عزل، ومعايير توقف في حال حدوث تشوه غير متوقع أو عدم استقرار أو تشقق أو تعطل أجهزة القياس. وقد يؤدي الاستمرار بعد وقوع حادث غير طبيعي إلى تعريض سلامة العاملين للخطر وإضعاف تفسير القراءات اللاحقة.

ابحث عن قياسات تميّز سلوك الهيكل عن حركة منصة الاختبار

لا تكفي قراءة واحدة للانحراف عند منتصف البحر لوصف الإطار بأكمله. وينبغي أن تتبع مواضع القياس المناطق الحرجة المتوقعة، بما فيها بحور العوارض الرئيسية وحوامل دعم الحاويات ووصلات العوارض العرضية ومناطق الانتقال قرب العنق المعقوف أو قواعد التعليق. كما ينبغي أن توضح خطة أجهزة القياس سبب اختيار كل موضع.

اطلب سجلات معايرة ودقة أجهزة قياس ملائمة لحدود القبول. وينبغي أن توضح الصور مواضع المستشعرات وهندسة الدعامات؛ فهي تكمل الرسومات والبيانات الأولية ولا تحل محلها. ويجب أن يستند تحويل الانفعال إلى إجهاد إلى سلوك المادة وحالة الإجهاد المفترضين. فمقياس الانفعال أحادي المحور لا يحدد بالكامل حالة الإجهاد متعددة المحاور.

اقرأ سجل التحميل، لا القيمة القصوى وحدها

ينبغي أن يحتفظ سجل الاختبار بتدرجات الحمولة ومدد الثبات وقراءات الإزاحة والانفعال وحالات التوقف وبيانات التفريغ. وقد تكون آثار استقرار التجهيزات أثناء التحميل الأولي قابلة للتفسير، لكن التغيرات المفاجئة في الإزاحة أو فقدان الصلابة أو اختلاف القراءات بين الجانبين تتطلب التحقيق.

ارسم منحنى الحمولة مقابل الإزاحة في مواضع القياس الرئيسية. وقارن الاتجاه بالاستجابة المرنة المتوقعة وحدد أي لاخطية غير مفسرة. وقد ينتج عن الاحتكاك أو سلوك التعليق أو حركة التجهيزات أو الخضوع الموضعي أنماط مختلفة؛ لذا ينبغي ألا يعزو المقيّم سببًا من دون ملاحظات داعمة.

بعد التفريغ، قِس التشوه المتبقي باستخدام ترتيب المراجع نفسه وفترة الاسترداد المحددة في الإجراء. وافحص اللحامات الحرجة والمواد المجاورة بحثًا عن تشققات أو انبعاج أو تشوه أو اضطرابات في الطلاء تستدعي فحصًا أدق. وحيثما ينص الإجراء على ذلك، استخدم طرق فحص غير إتلافية مناسبة واستعن بموظفين مؤهلين. فالفحص البصري وحده لا يمكنه استبعاد جميع عيوب اللحام.

طبّق أساس القبول المناسب

اطلب من المصنع تحديد المعايير والمتطلبات التعاقدية والحدود الهندسية التي تحكم الاختبار المحدد، مع ذكر الإصدارات والبنود ذات الصلة. فمتطلبات واجهات الحاويات وأحكام اعتماد المركبات والتحقق الإنشائي للهيكل تتناول موضوعات مختلفة. والامتثال لأحدها لا يثبت تلقائيًا الامتثال للمتطلبات الأخرى.

لا يمكن تحديد الانحراف المقبول والتشوه المتبقي اعتمادًا على نسبة موحدة من طول المقطورة. وينبغي أن تستند الحدود إلى أساس التصميم وخلوص التشغيل ومتطلبات محاذاة الواجهات وإجراء الاختبار المعمول به. كما يجب أن يكون لأي معامل تحميل للإثبات أساس موثق، لا أن يُختار بعد معرفة النتيجة.

قارن الاختبار بالتحليل الإنشائي باستخدام أحمال وظروف حدودية متسقة. وتتطلب الفروق الكبيرة تفسيرًا حتى عندما تظل القيم المقاسة دون الحدود؛ فقد تشير إلى افتراضات غير صحيحة في النموذج أو تقييد ناتج عن التجهيزات أو أخطاء في القياس. كما لا يحسم الاختبار الساكن تأثيرات التحميل المتكرر والكبح والمنعطفات ومدخلات الطريق، ما لم تُعالج تلك الأحمال بتحليل أو اختبار منفصل.

اجعل الأدلة خاصة بتصميم المقطورة

قد يعرض المورد أيضًا مقطورة نصفية منخفضة السطح لنقل الآلات الثقيلة، مع إمكانية تهيئة هيكلها وقاعدة عجلاتها وموادها. وتوضح هذه الخيارات سبب ضرورة ارتباط أدلة اختبار الحمولة بالتهيئة الفعلية. فأرضية المقطورة المنخفضة التي تحمل الآلات تُدخل الأحمال عند نقاط تختلف عن واجهات الحاويات التي يدعمها هيكل المقطورة الهيكلية؛ لذلك لا يمكن لسعتها أو أبعاد عوارضها التحقق من صلاحية التصميم الهيكلي للمقطورة.

اختتم المراجعة بقرار خاص بالتهيئة المحددة. وتتطلب الموافقة سجلات يمكن تتبّعها للعينة، وأحمالًا ودعامات ممثلة، وقياسات موثوقة، واستيفاء حدود القبول، ومعالجة الحالات غير الطبيعية. وقد يبرر غياب المعايرة أو عدم اكتمال السجلات تعليق تقييم الأدلة، بينما قد تستلزم مسارات التحميل غير الممثلة إعادة الاختبار. أما التشقق أو التشوه الدائم غير المفسر أو الفقدان الكبير في الصلابة، فيتطلب تحقيقًا هندسيًا والتحقق من الإجراءات التصحيحية قبل الموافقة، لا مجرد شهادة أخرى.
