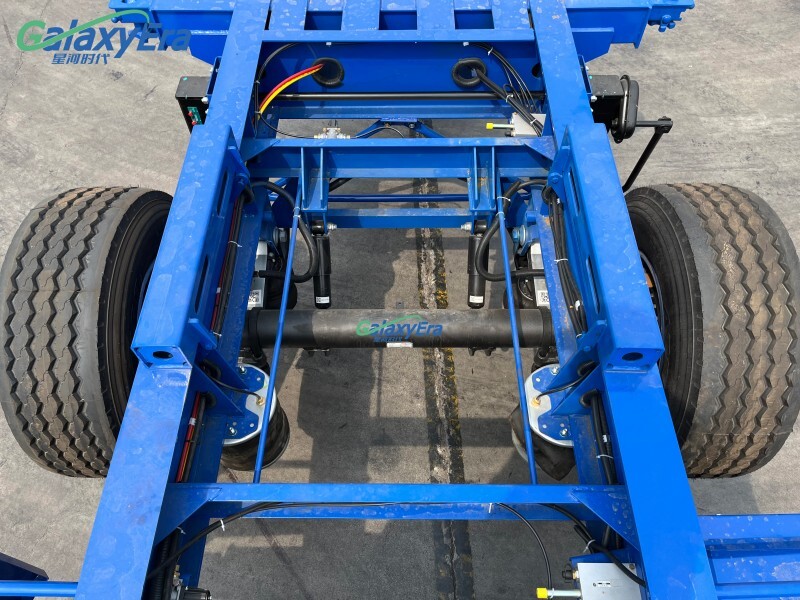

إن الحاوية التي تستقر على قفل لفّ واحد أو تتأرجح فوق دعاماتها تستدعي إيقاف فحص الإفراج عن المقطورة. ففي مصنع المقطورات الهيكلية، لا يكفي التحقق البصري من المحاذاة لإثبات صحة التموضع؛ إذ قد تبدو الأقفال الأربعة متعامدة، بينما تكون المسافات بينها أو ارتفاعات الدعامات أو علاقتها بمرجع الشاسيه غير صحيحة.
تحقق من كل موضع حاوية معتمد بالرجوع إلى الرسم الهندسي المعتمد، وقِس المسافات الطولية والعرضية والأقطار وارتفاعات الارتكاز قبل فحص التعشيق الميكانيكي. استخدم التفاوتات المحددة ومقياس واجهة معتمدًا أو حاوية مناسبة لإجراء الاختبار الوظيفي. قد يمنع التموضع غير الصحيح استقرار الحاوية بالكامل، أو يعيق القفل، أو يترك إحدى الزوايا دون دعم كافٍ، حتى عندما يبدو المقبض مغلقًا.
حدّد أساس القبول قبل القياس
ابدأ بمراجعة إصدار الرسم الهندسي المرتبط بالرقم التسلسلي للمقطورة. تأكد من ترتيبات الحاويات المقصودة، والأقفال الفعالة لكل ترتيب، وحالة الفحص التي تحددها الإدارة الهندسية. يحتاج الشاسيه المزود بعدة محطات للأقفال إلى تقييم مستقل لكل مجموعة معتمدة؛ واجتياز أحد الترتيبات لا يعني صلاحية الترتيبات الأخرى.
يتناول ISO 668 أبعاد الحاويات، بينما يتناول ISO 1161 قطع الزوايا. تساعد هذه المراجع في تحديد الواجهة، لكنها لا تحل محل رسم التجميع المعتمد للمقطورة أو متطلبات مورّد الأقفال أو متطلبات النقل المعمول بها. ولا يُعد الطول الاسمي للحاوية بديلًا عن الأبعاد الفعلية بين مراكز الأقفال.
- حدّد خط مركز الشاسيه الطولي، والمستوى المرجعي العرضي، والمرجع الرأسي.
- تحقق مما إذا كانت الأبعاد تشير إلى محاور الأقفال أو فتحات قطع الزوايا أو إلى سمة أخرى محددة.
- احصل على حدود القبول للمسافات والمواضع وتفاوت مستوى الارتكاز والتعشيق.
- تحقق من طراز القفل واتجاه تركيبه وتعليمات تشغيله وأي متطلبات لضبط الموضع.
تتطلب التفاوتات غير المحددة استيضاحًا من الإدارة الهندسية، لا تقديرًا من المفتش لهامش القبول. إن إمكانية إنزال الحاوية على الشاسيه لا تكفي لإثبات مطابقة الأبعاد.
هيّئ ظروف فحص مستقرة
أوقف المقطورة على سطح مناسب للفحص، وامنع تحركها، واسندها حسبما يقتضيه إجراء الفحص. سجّل ما إذا كان الشاسيه مسنودًا عبر نظام التعليق أو عجلة الدعم أو تجهيزات مخصصة. قد يؤدي الإسناد غير المستوي إلى التواء الإطار وتغيير قراءات الارتفاع. وفي نظام التعليق الهوائي، استخدم وضع الفحص المحدد بدلًا من القياس عند ارتفاع قيادة عشوائي.
نظّف رؤوس الأقفال وأسطح الارتكاز ونقاط القياس. فقد يؤثر تناثر اللحام أو تراكم الطلاء أو الحطام في القراءات وفي استقرار الحاوية. افحص صفائح التثبيت واللحامات المحيطة بحثًا عن تلف أو تشوه ظاهر قبل اعتبار مشكلة التموضع مجرد حاجة إلى ضبط.
استخدم معدات معايرة مناسبة للتفاوت المراد فحصه. يمكن لشريط قياس فولاذي أن يدعم الفحوص الأولية، لكن المتطلبات الأكثر دقة قد تستلزم نظام قياس إحداثي أو جهاز تتبع بالليزر أو قالبًا معتمدًا. لا يثبت الميزان وحده استواء الأسطح في مستوى واحد ما لم تُجرَ القراءات باستخدام مرجع مضبوط. سجّل بيانات تعريف الجهاز وتأكد من ملاءمة عدم اليقين في القياس لحد القبول.
قِس نمط الأقفال انطلاقًا من مراجع الشاسيه
ضع علامة تعريف لكل محطة قفل تطابق سجل الفحص. قِس مراكز الأقفال المحددة أو نقاط القياس المعتمدة، لا الحواف التي يسهل الوصول إليها في المسبوكات أو المقابض أو صفائح التثبيت. وعندما يتعذر الوصول إلى المركز مباشرة، استخدم محولًا أو مقياسًا معتمدًا بإزاحة معلومة.
- حدّد موضع كل محطة على حدة. قِس موضعها الطولي والعرضي انطلاقًا من مراجع الرسم الهندسي. يكشف ذلك ما إذا كان نمط الأقفال بأكمله قد انزاح جانبيًا أو طوليًا.
- تحقق من المسافات العرضية. قِس الزوج الأمامي والزوج الخلفي كلًّا على حدة. تساعد مقارنة القراءتين على اكتشاف الانحراف أو تفاوت إزاحات التثبيت.
- تحقق من المسافات الطولية. قِس على جانبي نمط الأقفال الفعّال، ولا تعتمد على جانب واحد فقط.
- قِس القطرين كليهما. قارنهما بالهندسة الاسمية الواردة في الرسم أو المحسوبة، وبمعايير القبول المعمول بها.
- أعِد الفحص للمحطات البديلة. أعد تموضع التجميعات المنزلقة أو القابلة للإزالة وفقًا لإجراءات تشغيلها، ثم تحقق من موضعها وتثبيتها.
لا يثبت تساوي القطرين صحة التموضع. فقد يكون للنمط المستطيل قطران متساويان مع كونه أعرض أو أقصر من المطلوب، أو منحرفًا عن خط مركز الشاسيه. تُكمّل قياسات الأقطار الإحداثيات المقاسة انطلاقًا من المراجع، لكنها لا تحل محلها.
في التجميعات القابلة للضبط، اتبع أسلوبًا موحدًا عند الوصول إلى كل موضع، وتأكد من تعشيق الدبابيس أو المصدات أو غيرها من أجهزة تحديد الموضع بالكامل. قد تسمح الخلوصات المفرطة بتغيّر القياس الصحيح في حالة عدم التحميل أثناء التشغيل. سجّل حالة تحديد الموضع وأي حركة تستدعي المراجعة.
افصل بين ارتفاع سطح الارتكاز وارتفاع رأس القفل
يجب أن تستوفي الأسطح المخصصة لحمل زوايا الحاوية متطلبات مستوى الارتكاز الواردة في الرسم الهندسي. قِس كل سطح ارتكاز بالنسبة إلى مرجع رأسي مشترك، بما في ذلك أي وسادات ارتكاز منفصلة. فارتفاع رأس القفل لا يعني بالضرورة ارتفاع سطح الارتكاز، ولا ينبغي استخدام أي من القياسين بديلًا عن الآخر.
سجّل اتجاه رؤوس الأقفال وارتفاعها في الحالات التي يحددها المورّد. يجب أن تصل الأقفال القابلة للسحب إلى وضع التشغيل المقصود؛ كما يجب ألا تعيق الأقفال غير الفعالة ترتيب الحاوية المحدد. وينبغي أيضًا التحقق من الخلوص عند هندسة العنق المنحنية والحوامل المجاورة، حيثما كانت جزءًا من الواجهة المعتمدة.
تحقق من الاستقرار والتعشيق دون الضغط على الوصلة
بعد إجراء فحوص الأبعاد، نفّذ اختبارًا وظيفيًا مضبوطًا باستخدام مقياس معتمد أو حاوية متوافقة، بعد التحقق من أبعاد قطع الزوايا وحالتها. أمّن منطقة الاختبار واتبع إجراءات الرفع. أبقِ العاملين بعيدًا عن الأحمال المعلّقة ونقاط الانحشار؛ ولا تضع يديك أسفل قطع الزوايا أثناء الإنزال.
أنزل الحاوية دون جرّها جانبيًا لتجاوز أي تداخل. تأكد من استقرار الزوايا المقصودة على أسطح الارتكاز، ومن عدم وجود قفل غير فعّال أو مكوّن في الشاسيه يعيقها. يجب التحقيق في أي تأرجح غير مبرر أو فجوة ظاهرة، لا قبول الحاوية استنادًا إلى الزوايا الأخرى.
شغّل كل قفل فعّال عبر نطاق حركته المحدد بالكامل. تحقق من التعشيق والتثبيت باستخدام الطريقة التي يحددها المورّد، بما في ذلك معنى أي مؤشر. قد لا يثبت موضع المقبض وحده أن رأس القفل قد تعشق بقطعة الزاوية على نحو صحيح. افحص وجود أي انحشار أو حركة غير مكتملة أو خلوص حر مفرط أو قابلية للانفلات العرضي.
لا تضرب المقابض بمطرقة، ولا توسّع فتحات قطع الزوايا، ولا تسحب الحاوية إلى محاذاة مع آلية القفل. فقد تخفي هذه الإجراءات عيبًا في الواجهة. كما أن اختبار الاستقرار لا يثبت القدرة الإنشائية ولا يحل محل أي تحقق من الأحمال مطلوب على نحو منفصل.
اضبط أعمال الإصلاح واحتفظ بأدلة الإفراج
عند إخفاق إحدى المحطات، افصل بين الأسباب المحتملة: موضع غير صحيح للحامل، أو تشوه ناتج عن اللحام، أو تركيب خاطئ للقفل، أو إسناد غير متسق للشاسيه، أو عيب في معدات الاختبار. احتفظ بالقراءات الأصلية قبل إجراء أي تعديل. ويتطلب اللحام أو القطع أو إطالة الشقوق أو نقل مجموعة تثبيت طريقة إصلاح معتمدة، إذ قد يؤثر ذلك في مسار الحمل وكذلك في الأبعاد الهندسية.
يسري الانضباط نفسه في التعامل مع الواجهة عند تقييم المقطورة المسطحة للبيع لنقل الحاويات. وتشمل التكوينات المدرجة من 4 إلى 12 قفلًا لولبيًا وأطوالًا قابلة للتخصيص؛ لذا يجب مطابقة ترتيب الأقفال المطلوب فعليًا مع الرسم الهندسي. ولا يثبت عدد الأقفال أو طول سطح التحميل الاسمي التوافق مع جميع ترتيبات الحاويات.
بعد إجراء الإصلاح المعتمد، أعد الفحوص البُعدية المتأثرة وقياسات ارتفاع الارتكاز والاختبار الوظيفي. وسّع نطاق الفحص ليشمل المحطات الأخرى إذا كان من الممكن أن يؤثر الإصلاح في هندسة الإطار أو الحوامل المجاورة.
ينبغي أن يحدد سجل الإفراج المقطورة وإصدار الرسم الهندسي والترتيبات التي خضعت للاختبار وحالة الإسناد والأجهزة المستخدمة والأبعاد الاسمية والتفاوتات والقراءات الفعلية ونتائج التعشيق. أرفق صورًا أو ملفات قياس قابلة للتتبع عند الحاجة، إلى جانب أي قرار بشأن حالة عدم المطابقة. أبقِ المقطورة قيد الإيقاف إذا ظلت فجوة غير مفسرة عند الاستقرار أو حالة تعشيق غير مؤكدة أو معيار قبول غير محدد دون حل.
