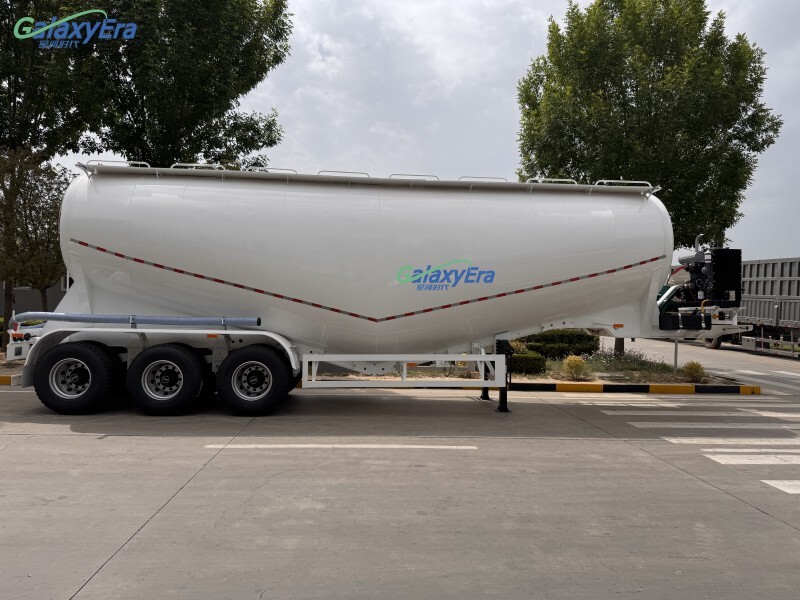

تُفرِّغ شاحنة الأسمنت الصهريجية الأسمنت الجاف عبر إدخال هواء مضغوط إلى خزان محكم الإغلاق ونظام التفريغ الخاص به. ويمر الهواء عبر وسائد التهوية لتفكيك المسحوق بالقرب من منافذ التفريغ، بينما يدفع الضغط داخل الخزان الأسمنت إلى خط الأنابيب. ثم يساعد هواء النقل على دفع المادة عبر الخرطوم إلى صومعة التخزين. ويمكن أن يظل الخزان في وضع النقل المعتاد طوال عملية النقل.

يعتمد التفريغ الناجح على تحقيق توازن بين تدفق المسحوق وإمداد الهواء ومقاومة مسار التفريغ. ولا تضمن زيادة الضغط وحدها تسليم الأسمنت بسرعة أكبر. فقد يؤدي خرطوم مسدود، أو أسمنت سيئ التهوية، أو صومعة لا تستطيع إخراج الهواء الوارد، إلى إبطاء النقل وخلق ظروف غير آمنة. ويساعد فهم هذه العلاقات على توضيح آلية عمل النظام وأسباب اختلاف أداء التفريغ من موقع إلى آخر.

وظيفة الهواء المضغوط داخل الخزان

يستقر الأسمنت أثناء النقل، مكوّناً طبقة مسحوق متراصة لا تتدفق بسهولة عبر المخرج بفعل الجاذبية وحدها. وتستخدم شاحنة الأسمنت الصهريجية الهوائية عناصر تهوية بالقرب من قاع حجرات الخزان لإدخال الهواء إلى هذه الطبقة. ووفقاً لتصميم الخزان، قد تكون هذه العناصر أغشية نسيجية أو وسائد أو أسطحاً أخرى منفذة للهواء.

عندما يتحرك الهواء بين الجسيمات، تقل مقاومة حركتها. وتُسمى هذه العملية بالتمييع. ويصبح الأسمنت المهواة أكثر قابلية للحركة، ويمكنه التوجه نحو مخرج التفريغ على طول المنحدرات الداخلية للخزان. ولا يؤدي التمييع إلى إذابة الأسمنت أو تحويل الحمولة كلها إلى سائل؛ بل يهدف إلى تسهيل تدفق المسحوق.

كما يتكوّن داخل الخزان المحكم ضغط أعلى من الضغط في نظام الاستقبال. ويوفر هذا الفرق القوة الدافعة اللازمة للتفريغ. وبعد دخول الأسمنت إلى خط الأنابيب، يساعد الهواء المتدفق عبر الخط على نقله باتجاه الصومعة. وتوفر بعض الأنظمة وصلة هواء منفصلة بالقرب من أنبوب التفريغ لدعم النقل. ويعتمد ترتيب النظام والتحكم في الصمامات على تصميم المقطورة.

هذه الوظائف مترابطة لكنها مختلفة: فالتهوية تتيح وصول الأسمنت إلى المخرج، وضغط الخزان يدفعه إلى مسار التفريغ، وتدفق هواء النقل يساعد على تحريكه عبر ذلك المسار. ويمكن لأي قصور في إحدى هذه الوظائف أن يحد من عملية النقل بأكملها.

كما توضح طريقة التفريغ هذه الفرق بين أنواع المعدات. فالمركبة ذات التفريغ الخلفي، مثل مقطورة قلابة نصفية 35Cbm بأربعة محاور، ترفع هيكلها لتفريغ الحمولة السائبة في منطقة استقبال مفتوحة. أما نقل الأسمنت الجاف عبر خط أنابيب مغلق إلى صومعة، فيتطلب خزاناً هوائياً مخصصاً ومعدات استقبال متوافقة.

تشكل المعدات نظام تفريغ مترابطاً

يوفر الضاغط الهواء اللازم للتهوية والنقل. وقد يعمل بواسطة نظام طاقة المركبة، أو محرك مستقل، أو تجهيز خارجي مناسب. وتعتمد سعته التشغيلية الفعلية على معدل تدفق الهواء الذي يستطيع توفيره عند ضغط التشغيل المطلوب. ولا يكفي رقم الضغط الأقصى وحده لمعرفة مدى قدرته على مواصلة نقل الأسمنت.

يوزع نظام التهوية داخل الخزان الهواء في المواضع التي يحتاج فيها المسحوق إلى المساعدة. وقد تؤدي عناصر التهوية التالفة أو المسدودة إلى بقاء الأسمنت غير مهيأ للحركة، حتى عندما يُظهر مقياس الضغط وجود ضغط داخل الخزان. كما يؤثر ترتيب الحجرات والمنحدرات الداخلية ومواقع المخارج في مدى تفريغ الحمولة بالكامل.

تنظم صمامات التفريغ دخول المادة إلى الخط، بينما تتحكم صمامات الهواء بمسارات الهواء ذات الصلة. ويتيح مقياس ضغط الخزان للمشغل مراقبة الظروف، وتحمي معدات تخفيف الضغط من الضغط المفرط. وأجهزة تخفيف الضغط مكونات وقائية، ولا ينبغي استخدامها كوسيلة للتحكم المعتاد في التشغيل.

يكمل الخرطوم والوصلات وأنبوب الصومعة الثابت مسار النقل. ويجب أن تكون مناسبة لضغط التشغيل والمسحوق الكاشط وظروف التركيب. وتزيد المسارات الطويلة والارتفاعات الرأسية والانحناءات الحادة والخراطيم التالفة من المقاومة، أو تنشئ مواضع قد تتراكم فيها المادة.

في جهة الاستقبال، تفصل الصومعة الأسمنت عن هواء النقل. ويبقى الأسمنت في التخزين، بينما يخرج الهواء عبر نظام التنفيس والترشيح. ويؤدي انسداد المرشح إلى زيادة الضغط العكسي، وقد يهدد سلامة الصومعة. لذلك فإن السعة المتاحة للصومعة ووسائل الحماية من ارتفاع مستوى التعبئة وسلامة نظام التنفيس لا تقل أهمية عن ضاغط المقطورة.

مراحل دورة التفريغ

يجب أن يتبع ترتيب تشغيل الصمامات تعليمات الشركة المصنّعة للمعدات وإجراءات موقع الاستقبال. وقد تتطلب تخطيطات الأنابيب المختلفة إجراءات مختلفة؛ لذا ينبغي فهم التسلسل العام بوصفه شرحاً للعملية، لا بديلاً عن تعليمات التشغيل.

قبل رفع الضغط، يتأكد المشغل من أن الصومعة الصحيحة لديها سعة كافية، وأن خط الاستقبال ونظام التنفيس جاهزان. وتُثبّت المركبة، ويوصل خرطوم التفريغ باستخدام وسائل تأمين مناسبة للوصولات، كما تُفحص إغلاقات الخزان. ويجب التحكم في الرطوبة، لأن الأسمنت الرطب قد يشكل كتلًا وترسبات تعيق التفريغ.

بعد ذلك يبدأ إمداد الهواء، وتُشغّل دوائر التهوية المناسبة. ويرتفع الضغط داخل الخزان بينما يعمل الهواء على تفكيك الأسمنت حول المخرج المستخدم. ويبدأ تفريغ المادة عبر ترتيب الصمامات المحدد عندما يصل النظام إلى الظروف المنصوص عليها لتلك المعدات.

أثناء النقل، يراقب المشغل الضغط وتدفق المادة ونظام الاستقبال. والهدف هو تحقيق تدفق مستقر يستطيع خط الأنابيب نقله. وقد يؤدي تغذية الخط بالأسمنت بسرعة مفرطة إلى تحميله بمواد صلبة أكثر من قدرته؛ أما التغذية القليلة جداً فقد تجعل الضاغط يدفع كمية كبيرة من الهواء مع إنتاج محدود من المادة.

إذا كان للخزان حجرات أو مخارج متعددة، فتتم إدارتها بالتسلسل المحدد. وعندما تفرغ إحدى الحجرات النشطة، تتغير نسبة الهواء إلى الأسمنت. وقد يحتاج النظام إلى ضبط للحفاظ على نقل بقية المادة دون دفع هواء غير ضروري إلى الصومعة.

عند اكتمال التفريغ، تُزال بقايا الأسمنت من الخط وفق الإجراء المعتمد. ثم يُعزل الخزان ودائرة التفريغ ويُزال الضغط منهما حسب التعليمات. ولا ينبغي اعتبار قراءة مقياس الضغط وحدها دليلاً على أن جميع الأقسام المعزولة آمنة. ويجب أن تظل الوصلات والأغطية وفتحات التفتيش مغلقة إلى أن يُخفف الضغط بأمان ويُتحقق من ذلك.

لماذا قد يرتفع الضغط بينما ينخفض تدفق الأسمنت

قد تشير قراءة الضغط المتزايدة في الخزان إلى ازدياد المقاومة في اتجاه مجرى التدفق. ولا تعني بالضرورة أن الأسمنت يتحرك بسرعة أكبر. فإذا تجاوز معدل تغذية المادة قدرة خط الأنابيب على نقلها، فقد تتراكم المواد الصلبة إلى أن يصبح التدفق غير مستقر أو يتوقف. وقد تؤدي زيادة الضغط دون تحديد سبب الانسداد إلى زيادة الإجهاد على المعدات.

قد تنشأ الأعراض نفسها عن أسباب متعددة، لذا من المهم مراعاة الظروف المحيطة:

• تقييد مسار التفريغ: قد يحد خرطوم ملتوي أو أنبوب مسدود أو انحناء غير مناسب أو وضعية صمام من مسار التدفق المتاح.
• تهوية غير كافية: قد يبقى الأسمنت متراصاً بالقرب من أحد المخارج رغم وجود ضغط في مواضع أخرى من الخزان.
• تدفق هواء غير كافٍ: قد يعجز الضاغط عن توفير تدفق الهواء اللازم في ظل المقاومة الفعلية للخط.
• ضغط عكسي من صومعة الاستقبال: قد يقاوم مرشح تنفيس مسدود أو خط استقبال مقيد تدفق المادة الداخلة.
• مادة رطبة أو متكتلة: قد تؤدي الحالة السيئة للمسحوق إلى تعطيل التغذية من المخرج ونقله عبر خط الأنابيب.

عند الاشتباه بوجود انسداد، يجب اتباع إجراء عزل المعدات وتخفيف الضغط قبل أي تدخل فعلي. وقد يؤدي فك وصلة للتحقق من خط مضغوط إلى اندفاع الهواء المضغوط والأسمنت بعنف. كما أن تكرار زيادة الضغط أو ابتكار طريقة لإزالة الانسداد قد يحول مشكلة تدفق إلى عطل في الخرطوم أو الوصلة أو الوعاء.

عند تقييم شاحنة أسمنت صهريجية، يتمثل سؤال الأداء المفيد في كيفية تفريغها عبر شبكة الأنابيب المخصصة للموقع المقصود. إذ يؤثر معدل تدفق الضاغط وتخطيط التهوية وقطر الخرطوم ومسافة النقل والارتفاع الرأسي وسعة تنفيس الصومعة، كلها، في النتيجة. ولا تكون الادعاءات المتعلقة بمدة التفريغ ذات قيمة كبيرة ما لم تُحدد هذه الظروف وحالة الأسمنت.

لذلك يبدأ النقاش السليم حول المعدات بمسار الاستقبال: أين ستتوقف المقطورة، وكيف سيصل الأسمنت إلى الصومعة، وكيف سيخرج هواء النقل. وتحدد هذه التفاصيل ما إذا كان إمداد الهواء ونظام التفريغ المقترحان قادرين على الحفاظ على نقل مستقر، كما تمنح المشغلين أساساً عملياً للتعرف على انحراف العملية عن التشغيل المعتاد.
