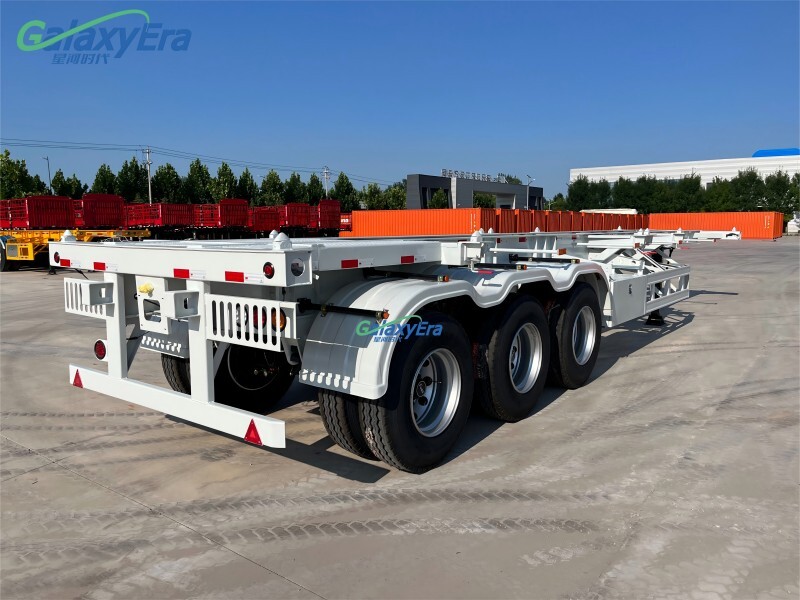

ما تفاصيل توافق نظام الفرامل التي يحتاج إليها مصنع المقطورات الهيكلية؟

يُعد توافق نظام الفرامل نقطة تحقق أساسية عند تقييم مصنع للمقطورات الهيكلية. فقد يؤدي عدم التوافق بين أنظمة الجرار والمقطورة إلى التأثير سلبًا في أداء التوقف واكتشاف الأعطال والامتثال للوائح. ولا تكفي قائمة المكونات؛ إذ يحتاج المصنع إلى تحديد وصلات الهواء ومتطلبات الضغط وواجهات ABS/EBS ومواصفات فرامل المحاور وإعدادات التحكم المعتمدة على الحمولة.

في مشروعات OEM/ODM مع Galaxy Era Vehicle Co.LTD، ينبغي الاتفاق على هذه المتطلبات قبل اعتماد مخطط الفرامل ومواصفات الشراء نهائيًا. ولا يقتصر السؤال العملي على ما إذا كانت المقطورة مزودة بمكونات فرامل ذات سمعة طيبة، بل يتمثل في ما إذا كان النظام الكامل سيعمل مع الجرارات المستهدفة وأنماط تحميل الحاويات ومتطلبات أسواق الوجهة.

ابدأ بأسطول الجرارات ونطاق التشغيل

زوّد المصنع بماركات الجرارات وطرازاتها وسنوات صنعها وأنظمة الكبح المثبتة فيها. وأرفق صورًا للموصلات والوثائق الفنية المتاحة، لا سيما إذا كان الأسطول يضم مركبات من أسواق مختلفة. فعبارة «متوافق مع شاحناتنا» تترك مجالًا واسعًا للتأويل.

ولا يقل نطاق التشغيل أهمية. حدّد وزن المقطورة الفارغة والوزن الإجمالي المسموح به وأحمال المحاور وأحجام الحاويات ومواضع الحمولة المحتملة. فمتطلبات الكبح للمقطورة الهيكلية التي تحمل حاوية فارغة تختلف كثيرًا عن متطلباتها عند حمل حاوية محمّلة بالكامل. كما يمكن أن تؤدي مواضع الحاوية المختلفة إلى تغيير توزيع الحمل بين مسمار الجر ومجموعة المحاور.

صف المنحدرات الطويلة ومناطق الموانئ التي تتطلب توقفات متكررة وطرق الوصول الترابية إلى مواقع الإنشاءات والتعرض للأجواء الساحلية عند الاقتضاء. تؤثر هذه الظروف في السعة الحرارية وحماية المكونات ومتطلبات الصيانة، إلا أن أيًا منها لا يغني عن الحاجة إلى تصميم فرامل مطابق للمعايير.

حدّد التوافق الهوائي بما يتجاوز نوع الوصلة

إن اتصال خطّي هواء ماديًا لا يثبت توافق النظام. يحتاج المصنع إلى معرفة معيار الوصلات وتحديد خطي الإمداد والخدمة وموقع الموصل ومسار الخراطيم والخلوص أثناء الانعطاف. تختلف ترتيبات الوصلات وممارسات التعريف بها من سوق إلى آخر؛ لذا لا ينبغي اعتماد اللون وحده معيارًا للقبول.

اطلب مخططًا هوائيًا يوضح الخزانات وصمامات الترحيل ووظائف الطوارئ وغرف الفرامل ونقاط الاختبار. وينبغي تحديد القيم أو حدود القبول الموثقة صراحةً للتفاصيل التالية:

• نطاق ضغط الإمداد الطبيعي وظروف الضغط المستخدمة في حسابات الفرامل.
• معدل التسرب المسموح به وسعة الخزان ومتطلبات الشحن.
• متطلبات سرعة الاستجابة عند تطبيق الفرامل وتحريرها في غرف الفرامل.
• سلوك النظام عند فقدان خط الإمداد أو تعطل خط الخدمة أو عدم كفاية الضغط.
• ترتيبات تطبيق فرامل التوقف وتحريرها، بما في ذلك تجهيزات فرامل النوابض عند استخدامها.

تجنّب اختيار ضغط اسمي استنادًا إلى كتالوج عام. يجب تقييم خصائص الصمامات وحجم غرف الفرامل وقدرة الإمداد المتاحة من الجرار معًا. ويستدعي المقطور الذي يستجيب ببطء أو تبقى فرامله مطبقة جزئيًا بعد التحرير إجراء تحقيق، حتى لو كانت جميع مكوناته تحمل علامة تجارية معروفة.

افصل واجهات ABS/EBS عن دائرة الإضاءة

حدّد ما إذا كان المشروع يتطلب نظام منع انغلاق المكابح أو نظام فرامل إلكترونيًا أو ترتيبًا آخر معتمدًا. يتحكم ABS في انغلاق العجلات؛ ويمكن لـ EBS أيضًا إدارة الكبح إلكترونيًا ودعم وظائف إضافية، بحسب التكوين المركّب. والمصطلحان غير قابلين للاستبدال.

ينبغي أن تحدد مواصفات الواجهة الكهربائية الجهد ومعيار الموصل وتوزيع أطراف التوصيل وحماية مصدر الطاقة وبروتوكول الاتصال. وعند الاقتضاء، يجب التحقق من توافق وصلات ISO 7638 واتصالات ISO 11992 مع معدات الجرار والمقطورة الفعلية. ولا ينبغي افتراض وجودها استنادًا إلى عبارة مثل «نظام كهربائي 24V».

اسأل عن كيفية وصول أعطال المقطورة إلى السائق، وأدوات التشخيص المطلوبة، وما يحدث عند انقطاع الطاقة الكهربائية أو الاتصال. ويجب أن يوفّر مورّد النظام توثيقًا لأي تشغيل احتياطي وأن يتم التحقق منه في التكوين المقترح. فعمل مصباح التحذير مع جرار واحد لا يثبت بالضرورة صحة الإبلاغ عن الأعطال عبر أسطول مختلط.

يوضح المنتج المدرج لدى Galaxy Era Vehicle بعنوانأفضل سعر لمقطورة نصفية قلابة ثلاثية المحاور للبيع سبب ضرورة متابعة أوصاف الكتالوج. فهو يحدد ثلاثة محاور ونظام تعليق ميكانيكيًا للخدمة الشاقة وفرامل WABCO وإضاءة LED بجهد 24V. وتصف هذه التفاصيل تطبيقًا منفصلًا للتفريغ الخلفي، لا مجموعة فرامل موثقة لمقطورة هيكلية. فلا علامة الفرامل التجارية ولا جهد الإضاءة يحددان وحدة التحكم أو ترتيب المستشعرات أو واجهة الاتصال أو المعايرة المطلوبة لهيكل حاويات.

تحقق من معدات المحاور ونظام الكبح المعتمد على الحمولة معًا

ينبغي أن تحدد مواصفات المحور ما إذا كانت الفرامل أسطوانية أو قرصية، وأبعاد الفرامل ونوع غرف الفرامل وحجمها وتصنيفات المحاور ومقاس الإطارات وآليات الضبط ذات الصلة. اطلب تفاصيل ترتيب مستشعرات ABS ووحدات التعديل، بما في ذلك كيفية التعامل مع محاور الرفع إن وُجدت. ويجب أن يتوافق محيط دوران الإطارات وتكوين المحاور مع الإعداد المعتمد لوحدة التحكم.

لا يشكل الاختيار بين الفرامل القرصية والأسطوانية قرارًا كاملًا. فالأداء الحراري ودورة التشغيل وتوافر قطع الغيار وقدرات ورش الصيانة كلها عوامل مهمة. والأهم أن توفر المعدات المختارة أداء الكبح المطلوب ضمن نطاق تحميل المقطورة المحسوب.

يستحق استشعار الحمولة اهتمامًا خاصًا في المقطورات الهيكلية. فبحسب التصميم، قد يُضبط طلب الكبح باستخدام حركة نظام التعليق الميكانيكي أو ضغط نظام التعليق الهوائي أو استراتيجية إلكترونية معتمدة. ولا ينبغي التعامل مع أنظمة التعليق الميكانيكية والهوائية باعتبارها مدخلات معايرة متكافئة.

اطلب طريقة استشعار الحمولة وبيانات المعايرة وحسابات الفرامل الداعمة لحالتي عدم التحميل والتحميل. وعندما تؤدي مواضع الحاويات إلى تغيير كبير في أحمال المحاور، تأكد من أن التقييم يشمل تلك التكوينات. فقوة الكبح المفرطة عند الحمولة الخفيفة وعدم كفاية الكبح عند التحميل الكامل خطران مختلفان؛ ويجب إثبات معالجة كليهما.

اجعل أدلة الامتثال والقبول خاصة بالتكوين

حدّد سوق الوجهة قبل اعتماد المكونات. فـ UNECE Regulation No. 13 وUS FMVSS No. 121 مثالان على إطارين مختلفين لكبح المركبات الثقيلة، وليسا شهادتين قابلتين للاستبدال. ويجب تأكيد مدى انطباق المتطلبات الحالية وإجراءات الاعتماد على فئة المركبة والولاية القضائية المعنية.

لا يثبت اعتماد أحد المكونات تلقائيًا امتثال المقطورة المكتملة. اطلب وثائق تتوافق مع عدد المحاور المقترح ونظام التعليق ومعدات الفرامل ووحدة التحكم وتكوين الإطارات وتصنيفات الأوزان. وينبغي أن يؤدي أي استبدال يؤثر في الكبح إلى مراجعة هندسية بدلًا من الاكتفاء بقرار الشراء.

قبل السماح ببدء الإنتاج، اتفق على حزمة الأدلة: حسابات الفرامل والرسومات الهوائية والكهربائية وأرقام قطع المكونات وسجلات تكوين وحدة التحكم ووثائق الاعتماد المنطبقة. وينبغي أن تشمل اختبارات القبول التسرب وسلوك تطبيق الفرامل وتحريرها ووظائف التوقف والطوارئ والتشخيص وأداء الكبح وفق الإجراءات ذات الصلة. ويجب أن يجري الاختبار موظفون مؤهلون في ظروف مضبوطة.

اعتمد نظامًا محددًا، لا اسم علامة تجارية

تورد Galaxy Era Vehicle Co.LTD مقطورات نصفية بنظام OEM/ODM لتطبيقات النقل والخدمات اللوجستية، مع دعم فني وخدمات ما بعد البيع. وتكون هذه الخدمات أكثر فائدة في مشروع المقطورة الهيكلية عندما تتضمن عملية التسليم مواصفات فرامل قابلة للتتبع ومعلومات تشخيصية متاحة ومراجع قطع الغيار ومسؤولية واضحة عن تغييرات التكوين.

ينبغي أن يوضح العرض المقبول فنيًا كيفية اتصال المقطورة واستجابتها واكتشافها للأعطال والتحكم في الكبح عبر الأحمال المستهدفة. وإذا ظلت هذه التفاصيل غير محسومة، فأبقِ اعتماد نظام الفرامل مفتوحًا، حتى لو تم الاتفاق بالفعل على السعر وأبعاد الهيكل وموعد التسليم.
