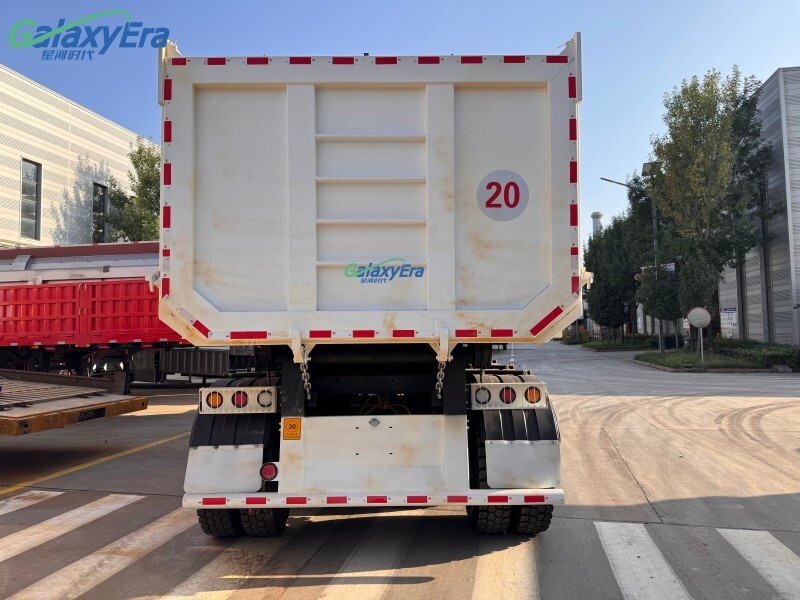

ما أدلة اختبار الإجهاد التعبِي التي ينبغي أن يقدمها مُصنّع المقطورات القلّابة؟
لا يمكن تقييم متانة المقطورة القلّابة استنادًا إلى تصنيف الحمولة وحده. يحتاج المشترون إلى أدلة قابلة للتتبع بشأن الإجهاد التعبِي تشمل الهيكل السفلي وبنية القلاب والوصلات الملحومة الحرجة.
بالنسبة إلى فرق مراقبة الجودة والسلامة، تحدد السجلات الأساسية التكوين الذي خضع للاختبار، وطيف الأحمال، وعدد الدورات، ومعايير القبول، ونتائج الفحص في ظل ظروف تشغيل ممثلة للواقع.
لا يكفي التصريح بإتمام الاختبار. يجب أن يربط التقرير المقطورة المختبرة بالمواصفات المطلوبة، وأن يوضح ما تثبته النتائج فعليًا.
تشرح هذه المقالة السجلات التي ينبغي طلبها، وكيفية تقييم مدى صلتها بدورة التشغيل الخاصة بأسطولك، وأوجه النقص التي تستلزم مزيدًا من التحقق قبل الشراء.
ما الذي ينبغي أن تتضمنه حزمة أدلة الإجهاد التعبِي؟
ينبغي أن يقدم مُصنّع المقطورات القلّابة تقريرًا خاضعًا لضبط الوثائق، ومدعومًا بالرسومات وسجلات التحميل ومعلومات المعايرة ونتائج الفحص وموافقة موثقة من موظفي الهندسة المسؤولين.
ابدأ بقائمة التحقق التالية للأدلة. يساعد كل بند في تحديد ما إذا كان الاختبار الناجح يدعم تكوين المقطورة وظروف التشغيل التي تنوي شراءها.
قد تقتضي السرية تقييد الوصول أو حجب أجزاء محددة من الوثائق. ومع ذلك، ينبغي أن يظل التحقق من هوية العينة وشدة الاختبار والنتائج وصلتها بعملية الشراء ممكنًا.
هل تتطابق المقطورة المختبرة مع المقطورة التي سيتم توريدها؟
اطلب الرقم التسلسلي للعينة وقائمة المواد وإصدار الرسم الهندسي. وقارنها بمواصفات الإنتاج المقترحة قبل قبول أي تصريح بتكافؤ المتانة.
تحقق من هندسة الهيكل السفلي ودرجات الفولاذ وسماكات الصفائح وطول الهيكل وتباعد المحاور ووصلات نظام التعليق ومفصلات القلاب وترتيبات تثبيت الأسطوانات. تؤثر هذه السمات في إجهادات التعب الموضعية.
كما أن هندسة اللحام وعمليات التصنيع مهمة. فقد لا يمثّل النموذج الأولي الذي يتضمن تدعيمًا إضافيًا أو تفاصيل لحام مختلفة أو جودة تنفيذ استثنائية مقطورات الإنتاج المعتادة تمثيلًا كافيًا.
عند اختلاف التكوينات، اطلب تقييمًا هندسيًا موثقًا يشرح أوجه الاختلاف. وقد تتطلب التغييرات الجوهرية تحليلًا تكميليًا أو اختبارًا موجّهًا للمكونات أو اختبارًا إنشائيًا كاملًا آخر.
هل تمثل الأحمال دورة التشغيل الفعلية لديك؟
الحمولة وحدها لا تحدد شدة الإجهاد التعبِي. فتكرار نطاقات الإجهاد ومعدل التحميل وخشونة الطرق والفرملة والانعطاف وتشغيل الهيكل تحدد كيفية تراكم أضرار الإجهاد التعبِي.
اسأل عن كيفية تحديد المُصنّع لطيف الأحمال. وتشمل المدخلات المفيدة قياسات الطريق باستخدام أجهزة القياس، ومسوحًا لمسارات ممثلة للواقع، وسجلات التشغيل، وافتراضات مبررة بشأن تكرار التحميل.
في أعمال الإنشاء أو المحاجر، افحص الطرق الوعرة المؤدية إلى الموقع والتواء الهيكل السفلي والتحميل غير المتوازن وتكرار عمليات القلاب. وقد ينتج عن الاستخدام على الطرق السريعة سجل إجهادات مختلف اختلافًا كبيرًا.
ينبغي أن يميز التقرير بين دورات السير على الطرق ودورات القلاب. فرفع الهيكل بصورة متكررة لا يثبت بحد ذاته مقاومة الاهتزاز والالتواء أثناء النقل.
اطلب تعريفًا واضحًا لكل دورة مُبلّغ عنها. فقد تعني الدورة عملية قلاب كاملة أو حركة عكسية واحدة للمشغّل أو كتلة تحميل طريق متكررة واحدة.
كما يتطلب الاختبار المُسرّع تبريرًا. فزيادة سعة الحمل أو تكراره يجب ألا تغيّر آليات الفشل ذات الصلة؛ وإلا فقد يقدم الاختبار الأقصر أدلة مضللة بشأن المتانة أثناء الخدمة.
ما المناطق الإنشائية التي تحتاج إلى توثيق التغطية؟
ينبغي أن توضح الأدلة كيفية انتقال الأحمال إلى التفاصيل الإنشائية الحرجة. اطلب رسمًا محددًا عليه مواقع القياس، مع توضيح أسباب اختيارها للتقييم.
تشمل المناطق المعتادة انتقالات العوارض الرئيسية ووصلات العوارض العرضية وحوامل نظام التعليق وهياكل دعم مسمار الجر ومفصلات القلاب الخلفية ودعامات الأسطوانات ونهايات اللحام حول التدعيمات الموضعية والملحقات.
راجع تكويني النقل على الطريق والقلاب كلًّا على حدة عندما تختلف مسارات الأحمال بينهما. فقد يحمّل الهيكل المغلق البنية بطريقة تختلف عن الهيكل المرفوع والمدعوم.
اسأل عما إذا كان جهاز تثبيت الاختبار يحاكي ظروف الدعم ذات الصلة. فقد تخفي القيود الصلبة على نحو غير واقعي أو أحمال المشغّل الموضوعة في غير موضعها الإجهادات الحرجة، أو تتسبب في أعطال لا ترتبط بظروف الخدمة.
تساعد قياسات الانفعال على التحقق من تعرض المناطق المستهدفة لأحمال ممثلة للواقع. اطلب مقارنة بين الاستجابات المقاسة والإجهادات المتوقعة، مع توضيح أسباب أي اختلافات كبيرة عند حدوثها.
ما الذي يجعل نتيجة النجاح موثوقة؟
ينبغي تحديد معايير القبول قبل بدء الاختبار. وقد تشمل، بحسب هدف الاختبار، التشققات والتشوه الدائم وتغيرات الصلابة واستمرار الأداء الوظيفي.
يتطلب التقرير الذي يذكر «عدم وجود تلف مرئي» سياقًا يوضح ذلك. اطلب مواقع الفحص وتجهيز السطح وفترات الفحص ومؤهلات الفاحصين عند الاقتضاء والطرق المستخدمة للكشف عن العيوب.
قد يلزم دعم الفحص البصري بالفحص بالجسيمات المغناطيسية أو السوائل المتغلغلة أو الموجات فوق الصوتية، بحسب المادة وهندسة الوصلة واتجاه العيب وإمكانية الوصول وهدف الفحص.
لا تثبت أي طريقة فحص غياب كل شق مجهري. وينبغي الإبلاغ عن النتائج ضمن نطاق التغطية وحساسية الطريقة المحددة، مع تحديد المناطق التي يتعذر الوصول إليها صراحةً.
تتطلب الاختبارات التي توقفت قبل اكتمالها اهتمامًا خاصًا. فإذا تشقق حامل وأُصلح، فيجب أن يميز إجمالي الدورات النهائي بين التصميم الأصلي والتكوين المعدل.
اطلب صورًا مؤرخة ومواقع العيوب وتفاصيل الإصلاح وسجلات إعادة الاختبار. فهذا يساعد في التحقق مما إذا كان التصميم الذي سيتم توريده يتضمن التغييرات التي أسفرت عن النتيجة المقبولة.
كيف ينبغي تقييم المعايير والمحاكاة واعتمادات المختبر؟
اطلب من المُصنّع تحديد طريقة الاختبار وإصدارها وأي انحرافات عنها. فلا توجد شهادة واحدة لاختبار الإجهاد التعبِي تثبت تلقائيًا ملاءمة المقطورة لكل تطبيق.
تعالج الموافقة التنظيمية والامتثال لمتطلبات الكبح وشهادة نظام إدارة الجودة مسائل مختلفة. ويمكن أن تدعم تقييم المورّد، لكنها لا تثبت بصورة مستقلة أداء الهيكل السفلي من حيث الإجهاد التعبِي.
إذا أُشير إلى اعتماد المختبر، فتحقق مما إذا كان نطاق اعتماده يشمل الطريقة ذات الصلة. ولا تضيف مشاركة جهة خارجية مزيدًا من الثقة إلا عندما تكون المسؤوليات والتغطية الفنية واضحتين.
يمكن لتحليل العناصر المحدودة تحديد التفاصيل الحرجة ودعم مقارنة التكوينات. وتعتمد قيمته على موثوقية الأحمال وشروط الحدود وطرق تقييم اللحام والتحقق من صحة النتائج بمقارنتها بالقياسات.
وبالمثل، يوضح حمل الإثبات الساكن سلوك المقطورة في ظل ظروف التحميل المحددة. لكنه لا يحل محل الأدلة التي تتناول الأضرار الناتجة عن تكرار التحميل على امتداد دورة التشغيل المقصودة.
هل يمكن لعدد الدورات تحديد العمر التشغيلي المتوقع؟
لا يكون العدد الكبير من الدورات ذا معنى إلا عند النظر إليه إلى جانب شدة الأحمال وتسلسلها. فقد يفرض اختباران أتما العدد نفسه من الدورات مستويين مختلفين جدًا من أضرار الإجهاد التعبِي.
إذا حوّل المورّد النتائج إلى سنوات أو كيلومترات، فاطلب أساس الحساب. وينبغي أن يوضح افتراضات التشغيل وتقييم الأضرار والتباين وحدود الاستقراء.
لا يثبت نجاح اختبار نموذج أولي واحد موثوقية الأسطول بأكمله. ضع في اعتبارك عدد العينات والتباين في الإنتاج والتعرض للتآكل وجودة الصيانة والخبرة الميدانية الداعمة عند تقييم ادعاءات المتانة.
استخدم النتائج لتحديد أولويات الفحص. وتستحق المواقع التي سجلت إجهادًا مقاسًا مرتفعًا أو مؤشرات مبكرة أو حساسية للتباين في التصنيع اهتمامًا خاصًا أثناء فحوصات الخدمة.
كيف ينبغي للمشترين الاستفادة من الأدلة قبل الشراء؟
صنّف المعلومات الناقصة بحسب تأثيرها في القرار. فعدم توفر صورة يختلف اختلافًا جوهريًا عن عدم تحديد هوية العينة أو عدم تفسير إصلاح أو استخدام طيف أحمال غير ممثل للواقع أثناء الاختبار.
عالج الثغرات الجوهرية من خلال مراجعة هندسية أو إتاحة الوثائق بضوابط محددة أو فحص تكميلي أو اختبارات إضافية. وسجّل شروط القبول في مواصفات الشراء وخطة جودة المورّد.
تقدم Galaxy Era Vehicle Co.LTD مقطورات نصفية وفق OEM/ODM ودعمًا فنيًا وخدمات ما بعد البيع. وينبغي للمشترين طلب أدلة خاصة بالتكوين خلال هذه المناقشات بدلًا من افتراض أن الاختبارات تغطيه.
بالنسبة إلى الأساطيل متنوعة المهام، توضح المقطورة النصفية المبرّدة التي تقدمها الشركة سبب ضرورة أن تظل الأدلة خاصة بكل تطبيق؛ إذ تضيف الهياكل المعزولة ومعدات التبريد وملحقاتها واجهات إنشائية وظروف تحميل مختلفة.
إن تشابه مواد الهيكل السفلي أو ترتيبات المحاور لا يثبت تكافؤ أداء الإجهاد التعبِي. فكل تطبيق للمقطورة يحتاج إلى أدلة تتعلق بهيكلها ومعداتها وظروف التشغيل المقصودة.
ما الذي ينبغي أن يحدد قرارك النهائي بالقبول؟
اقبل أدلة الإجهاد التعبِي عندما تحدد التصميم المختبَر، وتحاكي الأحمال ذات الصلة، وتسجل عمليات فحص ذات دلالة، وتثبت الامتثال لمعايير محددة مسبقًا من خلال تقرير هندسي قابل للتتبع.
كما يوضح أقوى ملف يقدمه مُصنّع المقطورات القلّابة حدود الأدلة. وتساعد هذه الشفافية فرق الجودة والسلامة على اتخاذ قرارات شراء يمكن تبريرها ووضع متطلبات عملية للفحص.
