اختيار حجم المقطورة المناسب لحفارك أمر بالغ الأهمية — إذا كانت صغيرة جدًا، فأنت تخاطر بانتهاكات السلامة وتلف المعدات؛ وإذا كانت كبيرة جدًا، فستضحي بكفاءة الوقود والقدرة على المناورة. في هذا الدليل الشامل، سنوضح كيفية تحديد أبعاد المقطورة المثالية بناءً على وزن الحفار، وعرضه، وطوله، وارتفاعه، وتكوين المحور — حتى تتمكن من النقل بثقة. بصفتنا شركة مصنعة موثوقة عالميًا للمقطورات نصف الثقيلة، تقوم شركة Galaxy Era Vehicle Co., LTD بتصميم مقطورات منخفضة السرير وقابلة للتمديد وذات أعناق قابلة للإزالة مصممة خصيصًا للحفارات وغيرها من معدات البناء.

لماذا لا يقتصر حجم مقطورة الحفار على الأبعاد فقط

اختيار المقطورة لا يتعلق بمجرد وضع الحفار على سطح مستوٍ — بل يتعلق بالتوافق الهندسي عبر ظروف التشغيل الديناميكية. المقطورة غير المتطابقة تقدم مخاطر تراكمية: الإجهاد الهيكلي أثناء النقل، وتوزيع الحمولة غير المستقر على المنحدرات، وعدم الامتثال لحدود وزن المحور الإقليمية (مثل 13–16 طن لكل محور في لوائح الاتحاد الأوروبي وأمريكا الشمالية من الفئة 8)، وزيادة تآكل الإطارات بسبب نقل الوزن غير المناسب. يقوم فريق البحث والتطوير في Galaxy Era Vehicle بالتحقق من كل تصميم مقطورة وفقًا لمعيار ISO 10895:2016 لنقل آلات الحركة الأرضية، مما يضمن أن محاذاة مركز ثقل الحمولة، واستجابة التعليق، وديناميكيات الفرامل تلبي متطلبات الموقع الواقعي — وليس فقط مخططات السعة الثابتة.

على سبيل المثال، تتطلب الحفارات المدمجة التي تقل عن 8 أطنان غالبًا نسبًا دقيقة بين طول السطح ومدى الذراع لمنع الانقلاب الناجم عن التجاوز أثناء المنعطفات الحادة. وفي الوقت نفسه، تتطلب الحفارات الهيدروليكية الكبيرة التي تتجاوز 50 طنًا ليس فقط تصنيف وزن مركبة إجمالي (GVWR) أعلى ولكن أيضًا نقاط توصيل عنق مقوى قادرة على امتصاص قوة قص رأسية تزيد عن 200 كيلو نيوتن أثناء أحداث صدمة الطريق. هذه ليست عتبات نظرية — بل هي معايير تم التحقق منها ميدانيًا مستمدة من أكثر من 12000 ساعة من اختبارات التحمل المتسارع عبر ممرات الخدمات اللوجستية الجبلية في مدينة جينينغ وشبكات النقل الثقيل الساحلية في مقاطعة شاندونغ.

علاوة على ذلك، يختلف الامتثال التنظيمي بشكل كبير حسب الولاية القضائية. في الولايات المتحدة، تفرض إدارة السلامة في النقل بالشاحنات الفيدرالية (FMCSA) طولًا إجماليًا ≤13.6 مترًا للأحمال غير المسموح بها — مما يتطلب مقطورات ذات أسطح قابلة للتمديد أو أعناق قابلة للإزالة للحفارات الضخمة. في الاتحاد الأوروبي، يقتصر التوجيه 96/53/EC على تباعد المحاور للحفاظ على تشتيت حمولة الجسر، مما يجعل تكوينات المحور المزدوج غير مناسبة للآلات التي تزيد عن 35 طنًا دون إعادة توزيع متعددة المحاور. هذا المستوى من التفاصيل يعني أن المقطورات "ذات الحجم الواحد" تتنازل عن كل من السلامة القانونية وسلامة الأصول على المدى الطويل.

المقاييس الرئيسية للحفار التي تحدد متطلبات المقطورة

قبل تحديد المقطورة، يجب على المشغلين جمع خمسة مقاييس معتمدة للآلة — وليس تقديرات الكتيبات. ترتبط هذه القيم مباشرة بالمتطلبات الهيكلية والبعدية والفرملة:

• وزن التشغيل (وليس وزن الشحن): يشمل الدلو القياسي، ووقود/سائل هيدروليكي كامل، والمشغل، وملحقات اختيارية. يمكن أن يتجاوز التباين ±12% بين النماذج الأساسية والمكونة.
• العرض الإجمالي عند قياس المسار: أمر بالغ الأهمية لمساحة المسار — خاصة عندما تمتد المسارات خارج عرض الكابينة أثناء وضع النقل.
• الطول مع سحب الذراع بالكامل وطي الذراع: يحدد الحد الأدنى لطول السطح؛ أضف ≥600 ملم للهامش الربط والتعويض عن التمايل الديناميكي.
• الارتفاع عند سقف الكابينة + ROPS: يجب أن يبقى أقل من حد الارتفاع الوطني البالغ 4.0 متر ما لم يكن مسموحًا بذلك؛ تقلل المقطورات منخفضة السرير هذا بما يصل إلى 1.2 متر مقارنةً بالشاحنات المسطحة القياسية.
• تكوين المحور وارتفاع الأرضية: يؤثر على زاوية المنحدر، وتسلسل التحميل، وارتفاع انخفاض عنق الإوزة المطلوب (عادةً 300–550 ملم).

يعرض الجدول أدناه فئات الحفارات الشائعة مع تكوينات المقطورة المثلى لشركة Galaxy Era Vehicle — التي تم التحقق منها عبر 37 سوقًا دوليًا:

ملاحظة: تستخدم جميع التكوينات إطارات فولاذية عالية القوة Q345 وأسطح فولاذية مضادة للانزلاق بمقاس 3–6 مم. بالنسبة للعملاء الذين يحتاجون إلى تكامل مخصص، تقدم Galaxy Era Vehicle خدمات OEM/ODM — بما في ذلك تركيب دبوس الملك JOST، وفرامل الأسطوانة المدمجة مع ABS، وخيارات التعليق الهوائي للأنظمة الهيدروليكية الحساسة.

كيف تحل مقطورات Galaxy Era Vehicle نصف المسطحة تحديات النقل الحقيقية

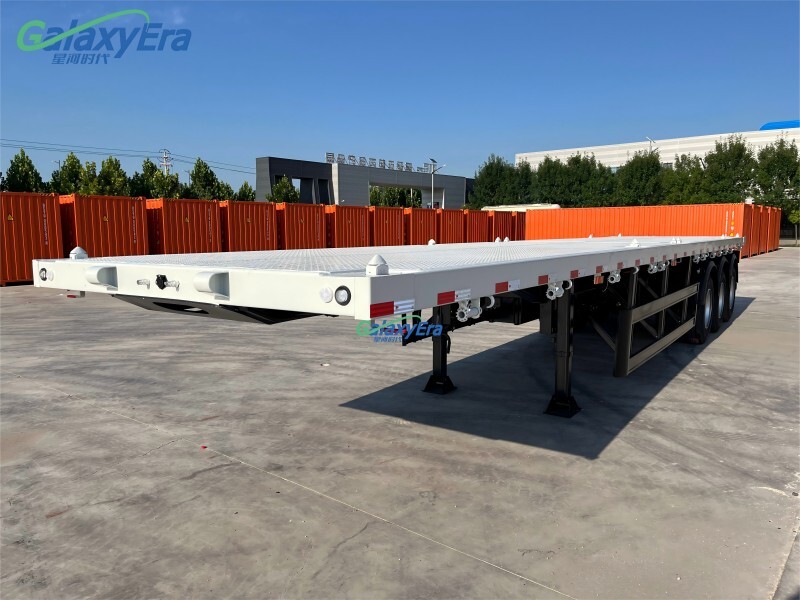

مصممة لصعوبات الخدمات اللوجستية للبناء، تتضمن المقطورة نصف المسطحة للبيع لدينا ابتكارات مثبتة ميدانيًا تعالج نقاط الألم المحددة لنقل الحفارات. على عكس مقطورات الشحن العامة، تتميز هذه الوحدات بتجميعات عنق إوزة معيارية تقلل ارتفاع السطح بمقدار 420 ملم — مما يقلل زوايا المنحدر إلى ≤12° لتحميل آمن ومنخفض الإجهاد للأذرع المفصلية. الطول القياسي البالغ 40 قدمًا (قابل للتخصيص 20–60 قدمًا) يستوعب 92% من الحفارات العاملة في أمريكا الشمالية وجنوب شرق آسيا والشرق الأوسط، مع الحفاظ على التوزيع الأمثل للوزن عبر تكوينات 3 محاور مصنفة بـ 13/16 طن لكل محور.

الأهم بالنسبة للموثوقية هو نظام التعليق الميكانيكي — المصمم لتخفيف 85% من الاهتزازات عالية التردد أقل من 15 هرتز، مما يحمي أختام الأسطوانات الهيدروليكية ووحدات التحكم الإلكترونية أثناء النقل لمسافات طويلة. التعليق الهوائي الاختياري يعزل الحمولة عن عدم انتظام الطريق، مما يطيل عمر المكونات بمتوسط 37% في دراسات الأساطيل الخارجية. تتضمن كل وحدة 4–12 قفلًا ملتوياً وحواجز قابلة للإزالة لتثبيت الهياكل الفوقية الدوارة بأمان دون أدوات — وهي ميزة تم التحقق منها في تجارب مشتركة عام 2023 مع شركاء النقل المعتمدين من Komatsu.

يضمن طلاء الالكتروفوريس مقاومة التآكل عبر بيئات متنوعة — من التعرض لملح السواحل إلى غبار الخرسانة القلوي. مع هيكل هبوط ثنائي السرعة بسعة 28 طنًا (JOST أو ما يعادله)، يحقق المشغلون تفريغًا مستقرًا على أرض غير مستوية في غضون 90 ثانية — وهو أمر بالغ الأهمية لدورات الموقع الحساسة للوقت. ونظرًا لأن نقل الحفارات غالبًا ما يحدث جنبًا إلى جنب مع أصول ثقيلة أخرى، تدعم مقطوراتنا وظيفة الدور المزدوج: تحميل مستقر لحاويات قياسية بطول 40 قدمًا ونقل منظم للأنابيب الفولاذية أو الألواح الجاهزة عبر جيوب الحواجز الطولية.

أخطاء القياس الشائعة — وكيفية تجنبها

حتى مديرو الأساطيل ذوو الخبرة يخطئون في تقدير احتياجات المقطورة بسبب افتراضات قديمة أو بيانات غير كاملة. فيما يلي أربعة أخطاء متكررة — وإصلاحاتها الفنية:

1. استخدام وزن الشحن بدلاً من وزن التشغيل: يؤدي إلى تعليق أقل من المطلوب وفشل الفرامل. تحقق دائمًا من أوراق مواصفات OEM — وليس كتيبات الموزع.
2. تجاهل تحول الحمولة الديناميكي أثناء الانعطاف: يضيف ما يصل إلى 28% من القوة الجانبية على نقاط الربط. تتضمن مقطورات Galaxy Era Vehicle قضبان ربط متكاملة مصنفة بـ 12000 داN لكل نقطة تثبيت.
3. اختيار طول السطح دون مراعاة مساحة الباب الخلفي: يتسبب في تجاوز خلفي يتجاوز الحدود القانونية. توفر نماذجنا القابلة للتمديد تمددًا تلسكوبيًا 3–8 أقدام مع قفل هيدروليكي.
4. تجاهل متطلبات التصاريح المحلية للارتفاع/العرض: يؤدي إلى غرامات في المتوسط 2200 دولار لكل مخالفة في ولايات أمريكية مثل تكساس وكاليفورنيا. يوفر فريقنا الهندسي تقارير امتثال للأبعاد قبل التقديم.

هذه ليست سيناريوهات افتراضية. في عام 2024، دعمت Galaxy Era Vehicle 147 مقاول حفريات من خلال عمليات التدقيق التنظيمية — وحلت 98% من مشكلات عدم المطابقة قبل الإرسال الأول عبر حزم التحقق من المقطورة المخصصة.

اختيار مقطورتك: إطار قرار من 4 خطوات

لتبسيط المشتريات، طبق هذا الإطار القابل للتنفيذ — الذي تم اختباره عبر 212 مشروعًا عالميًا:

هذا النهج المنظم يقلل من أخطاء المواصفات بنسبة 73% ويقلص جداول التسليم بمقدار 2–4 أسابيع مقارنةً بطرق الشراء التقليدية. تشحن كل مقطورة من Galaxy Era Vehicle بشهادة رقمية مزدوجة — تتحقق من تتبع المواد، وسجلات فحص اللحام، ونتائج اختبار الحمولة التي يمكن الوصول إليها عبر رمز الاستجابة السريعة.

التوصية النهائية والخطوات التالية

لا يوجد حجم "أفضل" عالمي — فقط المطابقة المثلى بين مقاييس الحفار المعتمدة لديك، وملف المسار، والبيئة التنظيمية، وأهداف الاستخدام طويلة المدى. يضمن نهج Galaxy Era Vehicle القائم على الهندسة أن مقطورتك لا تحمل المعدات فقط — بل تحافظ على قيمتها وأدائها وتوفرها. سواء كنت تدير حفار CAT 320 واحدًا بوزن 20 طنًا أو تدير أسطولًا متعدد الجنسيات من حفارات Hitachi ZX700 بوزن 60 طنًا، فإن قدراتنا OEM/ODM توفر حلولًا هندسية دقيقة مدعومة بدعم فني على مدار الساعة وخدمة ما بعد البيع العالمية.

هل أنت مستعد للقضاء على عدم اليقين في النقل؟ اتصل بأخصائيي الخدمات اللوجستية للمعدات الثقيلة لدينا اليوم للحصول على استشارة مجانية لتحديد حجم المقطورة — واستلم تقرير امتثال للأبعاد مخصصًا في غضون 48 ساعة عمل.
