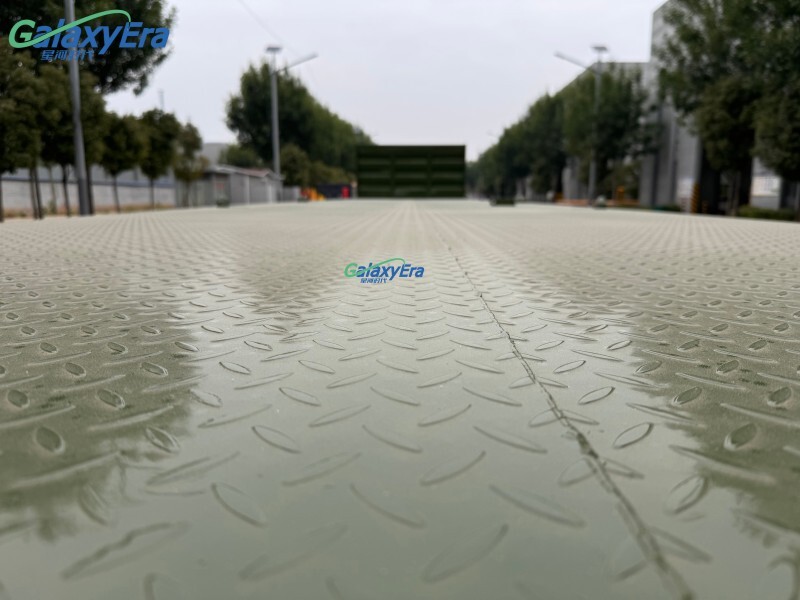

عند التخطيط لعمليات النقل الثقيل، فإن معرفة قدرة منصة المقطورة على حمل الوزن أمر بالغ الأهمية للسلامة والامتثال والكفاءة التشغيلية. في شركة Galaxy Era Vehicle Co., LTD — وهي من الشركات الرائدة في تصنيع المقطورات النصفية وإحدى أبرز شركات الآلات في مقاطعة شاندونغ — نقوم بهندسة منصات المقطورات لتحقيق أقصى قدرة تحميل دون المساس بالسلامة الهيكلية أو المتطلبات القانونية. سواء كنت تنقل معدات البناء أو لفائف الصلب أو البضائع كبيرة الحجم، فإن منصات المقطورات المعتمدة من ISO والتي ننتجها بتصاميم OEM/ODM مصممة لتحمل الظروف القاسية، وتوزيع الحمولة بدقة، والأداء الفعلي. اكتشف حدود الوزن الدقيقة، وتكوينات المحاور، والاعتبارات التنظيمية التي تحدد سعة منصة المقطورة الآمنة والمثلى.
فهم سعة وزن منصة المقطورة: ما هو أبعد من التصنيف الإجمالي لوزن المركبة
سعة حمولة منصة المقطورة ليست رقمًا واحدًا — بل هي نتيجة لمتغيرات متعددة مترابطة: عدد المحاور والمسافة بينها، ونوع التعليق، وقوة مادة الهيكل، وتصنيف حمل الإطارات، والحدود القانونية القضائية. في أمريكا الشمالية، تحكم الصيغة الفيدرالية للجسور الحد الأقصى لأوزان مجموعات المحاور، بينما تفرض لوائح الاتحاد الأوروبي حدودًا صارمة للكتلة الإجمالية المدمجة (GCM) — عادةً 40 طنًا متريًا للوحدات المزودة بأربعة محاور. تصمم شركة Galaxy Era Vehicle جميع المنصات — بما في ذلك مقطورة نصفية مقلابة بأربعة محاور بسعة 35 متر مكعب — للعمل ضمن 92–95٪ من الحدود القانونية للوزن، مما يضمن الاستخدام الكامل دون مخاطر التحميل الزائد.
يمكن لمنصة المقطورة القياسية المزودة بثلاثة محاور وإطارات 12R22.5 ونظام تعليق ميكانيكي حمل 32–36 طنًا متريًا في التكوينات الممتثلة. ومع ذلك، تنخفض الحمولة بشكل كبير في التضاريس غير المستوية أو ظروف الطرق السريعة عالية السرعة بسبب تضخيم الحمل الديناميكي — حتى 1.3× الوزن الثابت أثناء الفرملة أو الانعطاف. لهذا ندمج شركة Galaxy Era تحليل العناصر المحدودة (FEA) في كل تصميم هيكل، مع التحقق من توزيع الإجهاد عبر 17 حالة حمل حرجة قبل تصنيع النموذج الأولي.
تبدأ السلامة الهيكلية باختيار المواد. تستخدم منصاتنا المقطورة فولاذ Q550 عالي القوة ومنخفض السبائك للعوارض الرئيسية — مما يوفر قوة خضوع أعلى بنسبة 30٪ من Q345 ويقلل وزن الهيكل بنسبة 15٪ دون التضحية بالصلابة. يخضع كل لحام لاختبارات بالموجات فوق الصوتية، ويتم فحص كل عارضة رئيسية بنسبة 100٪ باستخدام الجسيمات المغناطيسية للقضاء على الشقوق المجهرية غير المرئية بالعين المجردة.
يعكس هذا الجدول هوامش الهندسة الفعلية — وليس الحدود القصوى النظرية. تفضل شركة Galaxy Era المتانة على المكاسب الهامشية في الحمولة: حمولة 34,500 كجم على وحدة بأربعة محاور توفر عمر إجهاد أطول بنسبة 22٪ مقارنة بالمنافسين الذين يعملون عند 36,000+ كجم تحت نفس دورات العمل.
تكوين المحور والتعليق: المحددات الحقيقية للحمولة
لا يحدد عدد المحاور وحده السعة — بل المسافة بين المحاور، وهندسة التعليق، ونطاق المفصل. قد تحمل منصة مقطورة بثلاثة محاور ومسافة 1.3 متر بين المحاور قانونيًا 22,000 كجم فقط بسبب عقوبات صيغة الجسر، بينما تحقق نفس الوحدة بمسافة 1.8 متر 24,100 كجم. تحدد خوارزمية شركة Galaxy Era الخاصة بوضع المحاور المسافات المثلى للامتثال الإقليمي: تكوينات U.S. DOT Type III (1.5–1.7 متر)، وتصاميم متوافقة مع EU ECE R111 (1.8–2.1 متر)، وإعدادات Australian NHVR Class 2B (2.2–2.4 متر).
يحدد اختيار التعليق القدرة بشكل أكبر. توفر أنظمة نوابض الأوراق الميكانيكية — القياسية في منصاتنا الثقيلة — نقل حمولة متوقع وفترات خدمة تزيد عن 300,000 كم. يوفر التعليق الهوائي تحكمًا فائقًا في ارتفاع الركوب ولكنه يقلل الحمولة بمقدار 300–500 كجم بسبب الوزن الإضافي والتعقيد. بالنسبة للتطبيقات التي تتطلب حمولة عالية واستقرارًا، تستخدم شركة Galaxy Era أنظمة تعليق هجينة: محاور أمامية ميكانيكية مقترنة بمحاور خلفية هوائية — مما يتيح حمولات 25,800 كجم مع ضبط ارتفاع الأرضية ±50 ملم.
مواصفات الإطارات حاسمة بنفس القدر. يستخدم تركيبنا القياسي إطارات 12R22.5 16PR شعاعية مصنفة بـ 3,629 كجم لكل موضع. يؤدي الترقية إلى إطارات 315/80R22.5 20PR إلى زيادة سعة المحور بمقدار 1,100 كجم — ولكنها تتطلب محاور عجلات معززة وإعادة معايرة توزيع عزم الفرملة. تتضمن كل منصة مقطورة من شركة Galaxy Era مراقبة ضغط الإطارات (TPMS) كمعيار، مما يقلل من الأعطال المرتبطة بانخفاض الضغط بنسبة 47٪ في دراسات الأساطيل الخارجية.
الامتثال التنظيمي: التنقل بين حدود الوزن القضائية
يختلف تنفيذ الوزن بشكل كبير عبر المناطق. في ألمانيا، تصل حدود مجموعات المحاور إلى 24,000 كجم للتكوينات ثلاثية المحاور — حتى إذا سمحت الكتلة الإجمالية المدمجة (GCM) بأكثر من ذلك. في مقاطعة أونتاريو الكندية، تزيد بدلات الوزن الموسمية الحمولات بنسبة تصل إلى 12٪ من مارس إلى نوفمبر على الطرق السريعة المحددة. توفر شركة Galaxy Era مجموعات امتثال خاصة بالمنطقة: منزلقات العجلة الخامسة القابلة للتعديل للولايات الأمريكية ذات قواعد متغيرة للمحور الخلفي، ووصلات توزيع الوزن النمطية للأسواق الأوروبية التي تتطلب توازنًا دقيقًا لأحمال المحاور.
يتلقى عملاؤنا OEM/ODM حزمًا كاملة من الوثائق التنظيمية — بما في ذلك تقارير محاكاة حمل المحور، ومنحنيات توزيع الوزن المعتمدة، ومصفوفات الامتثال القضائية التي تغطي 42 دولة. تقلل هذه المستندات وقت التصديق قبل التسليم بمتوسط 11.3 يومًا مقارنة بمعايير الصناعة.
- الولايات المتحدة: تم التحقق من امتثال FMCSA §393.7 والصيغة الفيدرالية للجسور عبر نمذجة الحمل محورًا بمحور
- الاتحاد الأوروبي: يشمل شهادة ECE Regulation 107 (استقرار المنصة) و Regulation 13-H (أداء الفرملة)
- مجلس التعاون الخليجي: التحقق من سلامة الهيكل وفقًا لـ SASO 2297:2021 مع اختبار تحميل زائد 1.5×
- أستراليا: قوالب تقارير نظام إدارة الكتلة (MMS) من NHVR مدمجة مسبقًا
لماذا يهم تحسين الحمولة لنتائجك النهائية
كل 100 كجم من الحمولة الإضافية تعادل عائد استثمار قابل للقياس. بالنسبة لأسطول يسير 120,000 كم سنويًا بمعدل شحن 1.85 دولار/كم، فإن زيادة متوسط الحمولة من 23,000 كجم إلى 24,100 كجم يحقق 217,800 دولار/سنويًا من الإيرادات الإضافية — قبل توفير الوقود. تقلل منصات شركة Galaxy Era المثلى من استهلاك الوقود بنسبة 2.3٪ لكل 1,000 كجم زيادة في الحمولة بسبب تحسين كفاءة مجموعة نقل الحركة وتقليل تكرار الرحلات.
تجنب تكاليف الصيانة أمر مقنع بنفس القدر. تزيد هياكلنا الفولاذية من Q550 فترات الخدمة بنسبة 35٪ مقارنة ببدائل Q345، مما يقلل تكاليف فحص الهيكل السنوية بمقدار 840 دولار/وحدة. بالاقتران مع معدات الهبوط من JOST (مصنفة لـ 30,000 دورة مقابل المعيار الصناعي 18,000) وأنظمة الفرامل من WABCO (تمديد عمر وسادات الفرامل بنسبة 92٪)، ينخفض إجمالي تكلفة الملكية لمدة 5 سنوات بنسبة 18.6٪ مقارنة بالوحدات غير المثلى.
بالنسبة للعمليات التي تتعامل مع المواد السائبة مثل الرمل أو الحصى أو الفحم، تُظهر مقطورة نصفية مقلابة بأربعة محاور بسعة 35 متر مكعب هذا المبدأ عمليًا: حجمها البالغ 35 مترًا مكعبًا وتكوينها ثلاثي المحاور يوفران سعة حمولة 34,500 كجم مع الحفاظ على كفئة التفريغ بنسبة 100٪ في مناجم المخلفات ومرافق النقل البحري.
اختيار المنصة المناسبة: إطار قرار الشراء
اختيار منصة المقطورة لا يتعلق بتحقيق رقم واحد أقصى — بل بمطابقة معايير الهندسة مع واقعك التشغيلي. توصي شركة Galaxy Era بالتقييم عبر ستة أبعاد:
- ملف الطريق (الحد الأقصى للانحدار، حالة السطح، كثافة الجسور)
- كثافة الشحنة (كجم/م³) وقيود مركز الثقل
- نوافذ الوزن القانونية (موسمية، إقليمية، خاصة بالمسار)
- بنية الصيانة للأسطول (إصلاح داخلي مقابل خارجي)
- دورة العمل المتوقعة (كم/سنة، تكرار التحميل/التفريغ)
- القدرة على التوسع المستقبلي (ترقيات نمطية للوائح الجديدة أو أنواع الشحن)
نقدم عمليات تدقيق مجانية لتحسين الحمولة للشركاء اللوجستيين المؤهلين — مع تقديم توصيات مسافات المحاور المخصصة، ومواصفات ضبط التعليق، وخطط الامتثال التنظيمي خلال 5 أيام عمل. اتصل بفريقنا الهندسي اليوم لمحاذاة استثمارك القادم في منصة المقطورة مع الاقتصاد التشغيلي طويل الأجل — وليس فقط أرقام الوزن الرئيسية.
